Cálculo de la resistencia de los posicionadores de muelle en relación con esfuerzos cortantes / esfuerzos de flexión del pasador de pivote
Esfuerzos cortantes
Siempre y cuando quede un espacio mínimo entre la guía del posicionador y el orificio de indexación opuesto, el esfuerzo puede reducirse a una acción de corte limpio. Dado que eso no suele suceder, debería tenerse en cuenta el caso de esfuerzo de 'flexión' descrito en la página siguiente. Se asume que aproximadamente el 80% de la resistencia a la tracción del perno corresponde a la resistencia al cizallamiento. Con este enfoque, el cálculo se realiza contra la resistencia a la tracción Rm, es decir, contra el cizallamiento del pasador de posicionamiento. No obstante, cualquier deformación preexistente y remanente puede significar que ya no puede utilizarse el posicionador de muelle. Para garantizar el funcionamiento correcto y permanente del posicionador de muelle, debe tenerse en cuenta el límite de elasticidad Re en lugar de la resistencia a la tracción Rm.
Fórmulas para el cálculo
Características del material
La resistencia a la tracción que se muestra en la tabla siguiente (Rm) y el límite de elasticidad o el límite de elasticidad de sustitución (Re / Rp 0,2) han sido obtenidos en pruebas de tensión con muestras conforme a DIN 50125-B6-30. Estas pruebas constituyen la base de los datos sobre capacidad de carga aquí indicados.
Ejemplos de cálculo, valores de carga
Ejemplo:
Posicionadores con un diámetro de perno de 6 mm en acero inoxidable y un límite de elasticidad de Re = 580 N/mm2, cálculo contra la deformación permanente, el esfuerzo de corte máximo permisible deseado.
Información de seguridad
En principio, en el diseño también debe tenerse en cuenta un coeficiente de seguridad adecuado. Los coeficientes de seguridad habituales con carga estática son de 1.2 a 1.5; con carga pulsante, de 1.8 a 2.4; y con carga alternante, de 3 a 4.
Descargo de responsabilidad:
Nuestra información y recomendaciones se facilitan con carácter no vinculante y no implican ninguna responsabilidad por nuestra parte, a menos que nos hayamos comprometido expresamente por escrito a proporcionar información y recomendaciones. Todos los productos son elementos estándar destinados a usos versátiles y, como tales, están sometidos a exhaustivas pruebas estándar. Usted deberá llevar a cabo sus propias pruebas para comprobar si un producto determinado es adecuado para sus aplicaciones específicas. Eso es algo de lo que nosotros no podemos hacernos responsables.

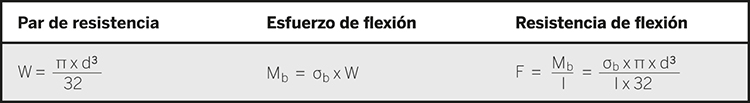

Esfuerzos de flexión
Siempre y cuando quede un hueco I entre la guía y el orificio de indexación opuesto, el esfuerzo puede reducirse a una varilla de flexión sujeta por un lado.
Con este enfoque, el cálculo se realiza contra la flexión del posicionador como caso de fallo.

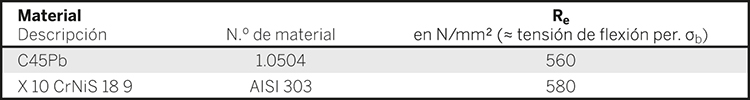

Características del material
El límite de elasticidad o el límite de elasticidad de sustitución (Re / Rp 0,2) que se muestra en la tabla siguiente han sido obtenidos en pruebas de tensión con muestras conforme a DIN 50125-B6-30. Estas pruebas constituyen la base de los datos sobre capacidad de carga aquí indicados.

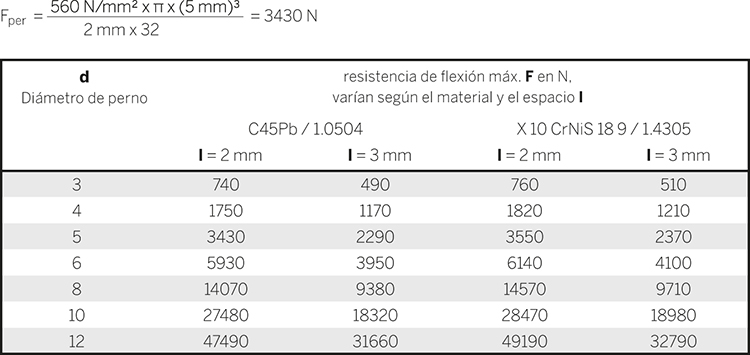

Ejemplos de cálculo, valores de carga
Ejemplo:
Posicionadores con un diámetro de perno de 5 mm en acero y un límite de elasticidad de Re = 560 N/mm2, cálculo contra la deformación permanente, la resistencia de flexión máxima permisible deseada:
Información de seguridad
En principio, en el diseño también debe tenerse en cuenta un coeficiente de seguridad adecuado. Los coeficientes de seguridad habituales con carga estática son de 1.2 a 1.5; con carga pulsante, de 1.8 a 2.4; y con carga alternante, de 3 a 4.
