10.8 Tolerancias básicas ISO DIN 286 ISO

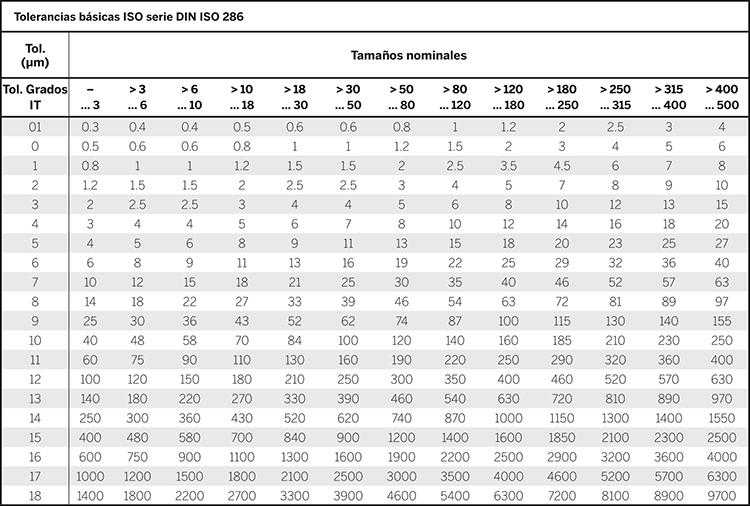

Esta norma ISO constituye la base para un sistema de dimensiones y tamaños nominales, donde la tabla ilustra los valores calculados de las tolerancias básicas en relación con las dimensiones básicas.
El uso de esta tabla se limita a piezas de trabajo cilíndricas circulares lisas o similares con dos superficies de ajuste o zonas de contacto paralelas.
Los valores atribuidos a un grado de tolerancia ISO (IT) indican el valor de tolerancia y, por lo tanto, la zona de tolerancia. A medida que los números ascienden, el grado de la tolerancia aumenta.
Para facilitar la identificación de la posición de la zona de tolerancia en relación con la dimensión nominal (cero), el número elegido como el grado de tolerancia IT está precedido por una letra.

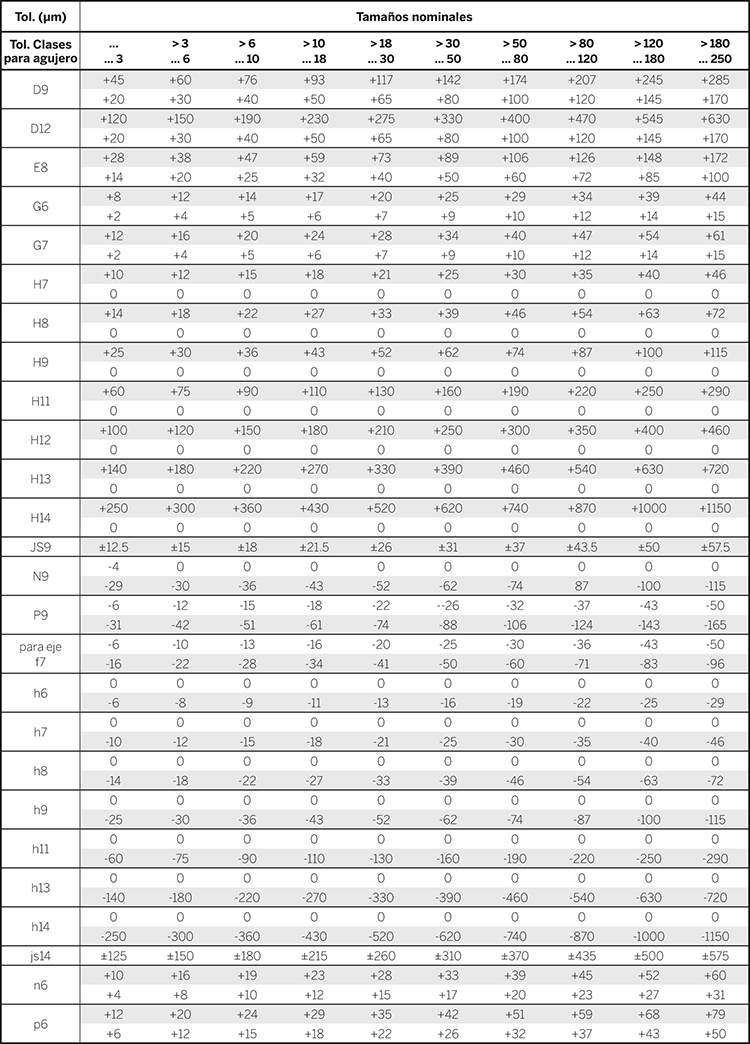

La zona de tolerancia H es el valor más común para agujeros. Especifica que la dimensión mínima del agujero corresponde a la dimensión nominal.
La dimensión máxima permisible corresponde a la dimensión nominal más la tolerancia IT.

Ejemplos:
agujero 20 H7 = 20 +0,021/0 | agujero 8 H11 = 8 + 0,090/0
dimensión mín.: 20.000 | dimensión mín.: 8.000
dimensión máx. 20.021 | dimensión máx. 8.090
