1.1 Indicadores de posición

Los indicadores de posición ELESA-CLAYTON pueden clasificarse según el tipo de lectura proporcionada o movimiento. Los indicadores normalmente se suministran separados de los correspondientes volantes/mandos, excepto para los modelos integrales, cuyo indicador ha sido construidointegrándolo en el mismo volante.

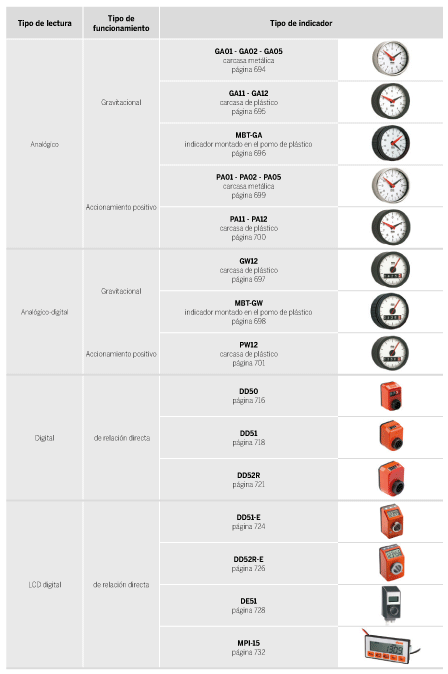

Tipo de lectura

Analógica: La lectura se muestra por medio de dos agujas que giran sobre un cuadrante graduado.

Analógica-digital: La lectura se muestra de forma directa por medio de un contador numérico y una aguja que gira sobre un cuadrante graduado.

Digital: La lectura se muestra de forma directa por medio de un contador numérico.

Digital LCD: La lectura se muestra de forma directa por medio de una pantalla digital electrónica.

Los indicadores analógicos normalmente están equipados con un cuadrante graduado y dos agujas que proporcionan una indicación sobre el número de giros y sobre la fracción del giro efectuados por el eje de control a partir de una posición inicial cero.

Tipo de funcionamiento

Movimiento gravitacional: Se utiliza cuando el eje del volante es horizontal o inclinado hasta 60° como máximo. La rotación del volante con el indicador hace que las agujas se muevan mientras que el cuadrante, con el debido contrapeso, permanece parado gracias al efecto de la fuerza de gravedad.

Movimiento de accionamiento positivo: Se utiliza sobre ejes en cualquier posición. La rotación del volante con el indicador hace que las agujas se muevan mientras que el cuadrante permanece parado por medio de un pasador de anclaje fijado a la máquina.

Movimiento de accionamiento directo: Se utiliza sobre ejes de control en cualquier posición, el indicador se encuentra montado directamente sobre el eje de control y se mantiene en posición por medio de un posicionador de referencia.
