2. Indicadores gravitacionales

Indicadores de posición gravitacionales con lectura analógica y analógica-digital

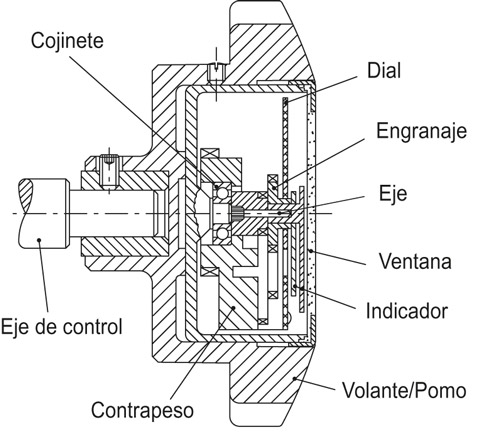

Adecuados para su uso sobre ejes de control con posición horizontal o inclinada hasta 60° como máximo. El movimiento se produce en el interior de una carcasa sellada (fig. 1). Consiste en un sistema de contrapeso, montado sobre un rodamiento de precisión, que gira sobre un eje central integrado en la carcasa del indicador, la cual está fijada al volante/mando. En el extremo del eje hay una aguja de color rojo, que gira con el volante/mando. Una serie de engranajes con diferentes relaciones transmite la rotación del eje a una aguja de color negro. En el contrapeso también hay fijado un cuadrante graduado. Si el indicador se encuentra montado sobre ejes con posición horizontal (o inclinada hasta 60° como máximo), el cuadrante permanece parado gracias al efecto de la fuerza de gravedad y las agujas giran sobre este cuando el volante/mando gira.
