3. Indicadores de relación fija

Indicadores de accionamiento positivo con lectura analógica y analógica-digital

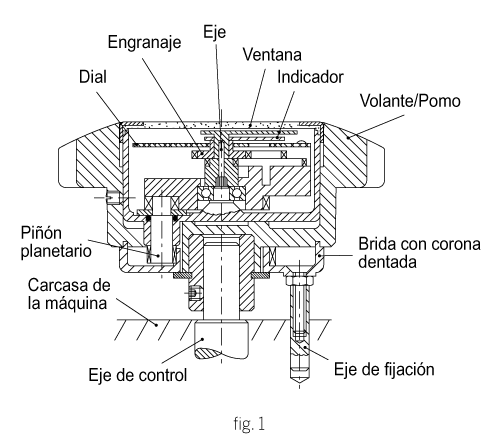

Adecuados para su uso sobre ejes de control en cualquier posición. El movimiento se produce en el interior de una carcasa sellada (fig. 1). El volante/mando que contiene el indicador está acoplado al eje de control. En la parte posterior del volante/mando, una brida con corona dentada interna (protegida) se fija al cuerpo de la máquina mediante un pasador de fijación (o similar). Esto permite que, durante la rotación del volante, la brida quede perfectamente integrada en la máquina. La rotación del volante hace que el piñón satélite gire, transmitiendo así el movimiento al interior de la carcasa del indicador. La rotación se transmite a las dos agujas por medio de una serie de engranajes internos, mientras que el cuadrante graduado permanece parado, gracias a la fijación al cuerpo de la máquina, por medio del pasador de fijación.
