Directrices para la correcta aplicación de las bisagras de plástico

Se utilizan materiales de distintos tipos según la estructura y funcionalidad de las bisagras:

• Tecnopolímero de alta resistencia con base de elastómero.
• Tecnopolímero de base poliamídica o acetálica reforzado con fibra de vidrio.
• SUPER tecnopolímero de alta rigidez.

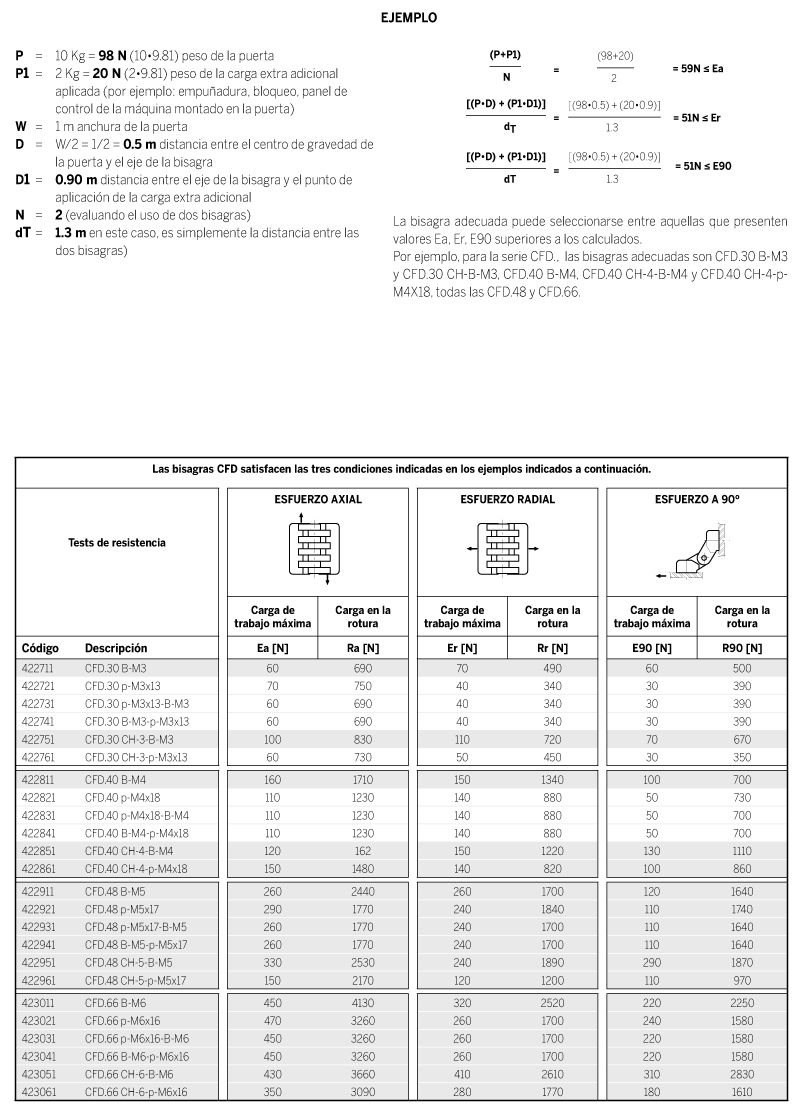

Pruebas de resistencia: se suministran dos valores por cada código de producto:

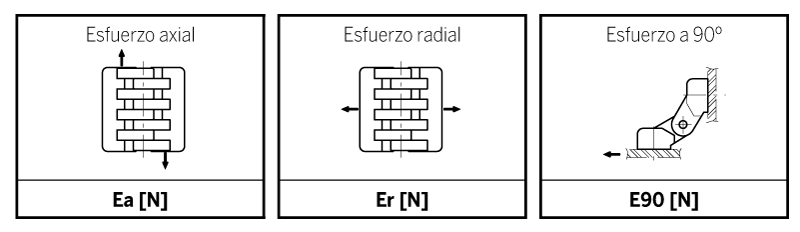

• Carga de trabajo máxima (Ea, Er, E90) es el valor por debajo del cual cualquier deformación elástica que pueda producirse no es permanente, garantizando así la funcionalidad de la bisagra.
• Carga en la rotura (Ra, Rr, R90) por encima de la cual el material de plástico puede romperse.

Para materiales con alta rigidez (SUPER tecnopolímero) que no se deforman significativamente incluso con cargas muy próximas a cargas en la rotura, solo se indica el límite máximo de carga estática (Sa, Sr, S90). Por lo tanto, cuando el diseñador técnico calcule la carga admisible, debería utilizar un factor adecuado acorde con la importancia y el nivel de seguridad de la situación específica.

Todos los valores indicados en las tablas (Ea, Er, E90 e Sa, Sr, S90) son el resultado de pruebas efectuadas en nuestros laboratorios con temperaturas y nivel de humedad controlados (23° C - 50% RH) bajo ciertas condiciones de uso y por un tiempo relativamente limitado. Cuando se evalúe el factor de seguridad a aplicar, el diseñador deberá tener en cuenta las condiciones de uso reales si son diferentes de las de laboratorio. Para ayudar al diseñador a elegir la bisagra adecuada y verificar su idoneidad para la aplicación específica, sugerimos que solicite muestras para su comprobación, y someta al producto escogido a pruebas para verificar su conformidad.

Los métodos para calcular e interpretar los valores de resistencia descritos en este catálogo han sido actualizados de acuerdo con las últimas mejoras realizadas.

Bisagras CFN y CFO: no se puede aplicar la prueba de resistencia E90, debido a su geometría y estructura. Bisagras con interruptor de seguridad integrado CFSQ y CFW: siendo elementos de seguridad con características específicas, requieren un proceso específico que se muestra en las hojas técnicas del producto.

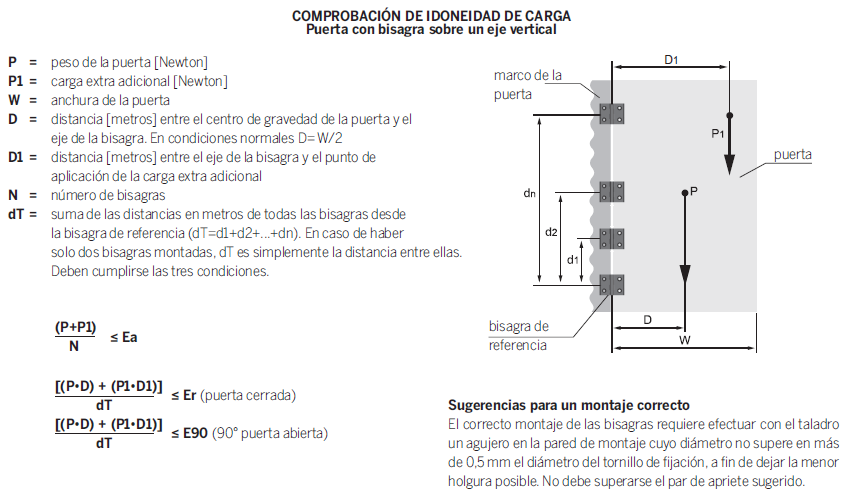

COMPROBACIÓN DE IDONEIDAD DE CARGA
