GRADUACIONES

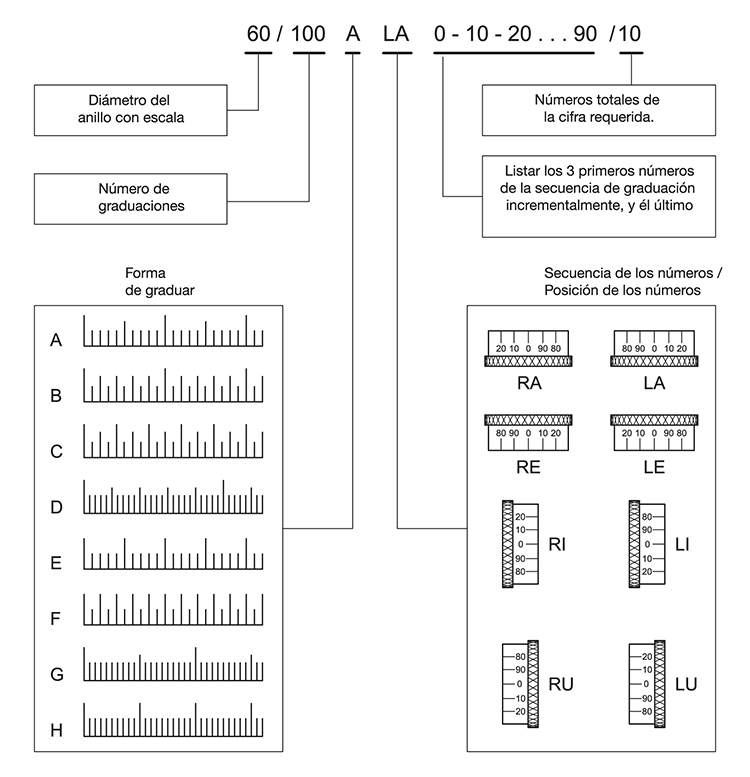

Las graducaiones pueden ser grabadas por láser en la superficie plana de los pomos de control y en bridas planas con lectura perfecta y de alta precisión. Las graduaciones que consisten en marcas y números, están disponibles según las indicaciones del diagrama inferior. Todas las graduaciones están disponibles a partir de cantidades mínimas que dependen del tamaño del pomo y del tipo de graducación escogida. Estas cantidades se determinan durante el proceso de elaboración de la oferta.

Las graduaciones se pueden grabar en los siguientes elementos:

• GN 164
• GN 726.1
• GN 726.2
• IZP.
• IZN.380
• F.N - F.K - F.GS
• GN 264
• GN 436.1
• GN 723.4
• GN 736.1
• GN 727
• GN 200
• GN 700

Para hacer graducaciones en otros elementos, graduaciones especiales, símbolos o personalizaciones, contacte con el departamento de ventas de ELESA+GANTER, por favor.

Ejemplo de pedido

Como pedir una graduación en un anillo de escala con pomo GN 164:

• diámetro 60 mm
• 100 marcas
• graduación tipo A
• secuencia/posición de la graduación tipo LA
• cifras grabadas desde 0 hasta 90 para un total de 10 números.

Información

El tamaño de los números y la longitud de las graduaciones dependen del número de graduaciones, cantidad de números y diámetro del anillo de escala.
