Articulaciones universales y ejes de Articulaciones universales
Información de montaje

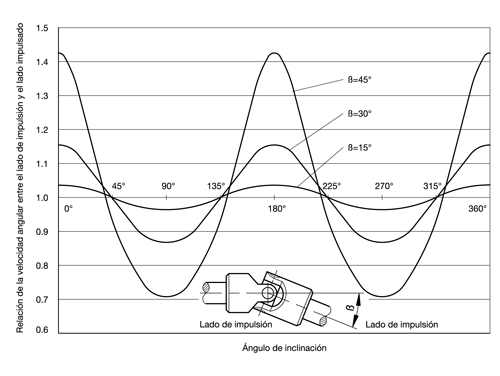

El cardan simple transfiere la rotación suave inicial como una rotación irregular. Una revolución del eje de tracción a través del cardan simple provocará una doble aceleración y deceleración el eje traccionado. El grado de la irregularidad dependerá del ángulo de trabajo ß.
Para conseguir una rotación suave del eje traccionado se necesitan dos cardans simples o un cardan doble. En los casos en los que son necesarias las menores irregularidades o donde lo habitual son los menores ángulos de trabajo, se usará un cardan simple.
Para una transferencia suave de la velocidad de giro, el ángulo de inclinación ß debe ser igual en ambos extremos del eje de montaje.

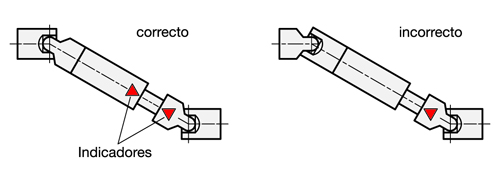

Debido al montaje incorrecto del eje del cardan, el giro irregular de cada cardan no se compensará, si no que se incrementará. Esto provocará que los cojinetes del cardan y las caras de contacto se destruyan. Por esta razón, las marcas de cada mitad del eje del cardan deben de quedar enfrentadas.
Además los cojinetes deben de quedar tan cerca como sea posible de los cardan.
Para un trabajo continuo del cardan con cojinetes de fricción, es esencial una lubricación adecuada. Si no es posible una lubricación por goteo deberán ser lubricados al menos una vez al día. También es posible colocar la junta universal con un fuelle GN 808.1, el cual puede rellenarse con aceite o grasa
Articulaciones universales con cojinete de fricción, Tipo EG
Elección del tamaño

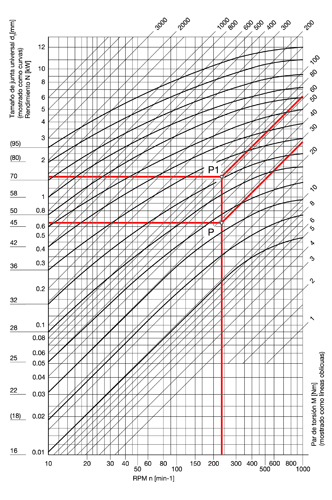

La tabla muestra la potencia transferible N y/o el par M de los cardan DIN 808, tipo EG (un solo cojinete de fricción) en relación a las r.p.m.
Los valores se aplican solamente en condiciones de velocidad de rotación constante, carga constante y un ángulo de inclinación de 10º máx. No son aplicables a los cardan de acero inoxidable.
Para ángulos de inclinación mayores ß debe seleccionarse una potencia nominal N incrementada por el coeficiente de corrección k, y/o un par nominal M (véase ejemplo más abajo).
Ejemplo 1
Potencia a transferir N = 0,65 kW
R.p.m. n = 230 min-1
Ángulo de inclinación ß = 10°
Coeficiente de corrección k = 1
Salida indicativa N = Salida nominal N

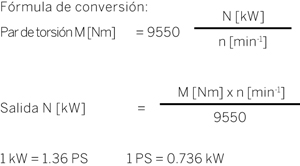

Se llega al punto de intersección P desde 0.65 kW y 230 min-1(lo que corresponde a un par de 27 Nm).
La siguiente junta universal de tamaño superior correspondiente al punto P es el modelo con un diámetro d1 = 25.
Ejemplo 2
Par a transferir M = 27 Nm
R.p.m. n = 230 min-1

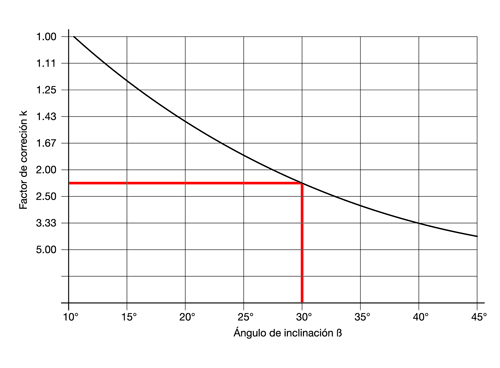

Ángulo de inclinación ß = 30°
Coeficiente de corrección k = 2,25
Par indicativo = 2,25 x 27 Nm = 60 Nm
Se llega al punto de intersección P1 desde 61 Nm y 230 min-1 (lo que equivale a una salida indicativa N = 1,47 kW).
La dimensión siguiente superior de cardan que corresponde a P1 es el modelo con diámetro d1=36.
Articulaciones universales con cojinete de agujas, Tipo EW

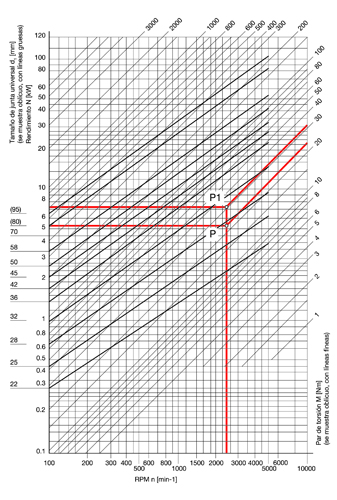

La tabla muestra la potencia transferible N y/ o los pares M de las juntas universales DIN 808 de tipo EW (cojinete de aguja única) en relación con las rpm. n.
Los valores se aplican solamente en condiciones de velocidad de rotación constante, carga constante y un ángulo de inclincación de 10º máx. No son aplicables a los cardan de acero inoxidable.
Para ángulos de inclinación mayores ß debe seleccionarse una potencia nominal N incrementada por el coeficiente de corrección k, y/o un par nominal M (véase ejemplo más abajo).
Ejemplo 1
Par a transferir N = 5,5 kW
R.p.m. n = 2300 min-1
Ángulo de inclinación ß = 10°
Coeficiente de corrección k = 1
Salida indicativa N = Salida nominal N
Se llega al punto de intersección P desde 5,5 kW y 2300 min-1 (lo que corresponde a un par de 23 Nm).
La siguiente junta universal de tamaño superior correspondiente al punto P es el modelo con un diámetro d1 = 28.
Ejemplo 2
Par a transferir M = 23 kW
R.p.m. n = 2300 min-1

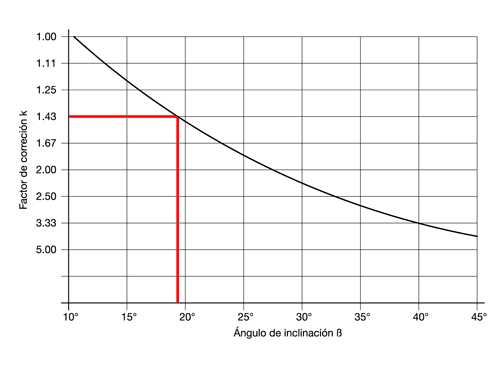

Ángulo de inclinación ß = 18°
Coeficiente de corrección k = 1,43
Par indicativo = 1,43 x 23 Nm = 33 Nm
Se llega al punto de intersección P1 desde 33 Nm y 2300 min-1 (lo que equivale a una salida indicativa N = 7,9 kW).
La siguiente junta universal de tamaño superior correspondiente a P1 es el modelo con un diámetro d1 = 32.
