Для крепления фиксированных ручек к валу используются различные виды соединений:
- Ручки с латунной втулкой или гайки, вдавленные в пластмассовый материал для резьбового соединения на резьбовом валу;
- ручками со встроенной самоблокирующейся втулкой из специального технополимера (ELESA Original design) для толкательного узла на гладком валу (без резьбы), выполненного из нормального тянущего стержня (допуски ISO h9). Это решение предотвращает самопроизвольное отвинчивание во времени работы из-за вибраций, на которые воздействует рычаг, или вращательных сил, непреднамеренно действующих рукой оператора при обращении с самим рычагом;
- С резьбовым отверстием, полученным из формованного пластика.
Для выполнения с резьбовыми отверстиями, полученными из формованного пластикового материала, был выполненна мера поддержания нижней резьбы в соответствии со спецификациями, изложенными в стандартах. Это позволяет резьбе винта гайки слегка приспосабливаться к винту при затягивании тем самым создавая связь с упругой реакцией, которая дает эффект блокировки.
Even better results may be obtained by hot assembly: the handle is heated to 80÷90°C before being screwed onto the threaded pin. This method of assembly initially facilitates the screwing operation in that the thread of the nut screw is expanded when screwed in and subsequently enables an extremely efficient locking effect to be obtained from shrinkage on cooling, due to the slight roughness of the surface of the thread on the shaft.
Решение с самоблокирующейся втулкой из специального технополимера (рис.1) в любом случае является наиболее эффективным против спонтанного отвинчивания в том смысле, что упругая муфта не подвержена колебаниям или вращательным усилиям, оказываемым рукой оператора.
Замок также является таким, чтобы гарантировать, что ручка не выйдет даже при нормальном тяговом действии вдоль своей оси. В связи с этим представлены результаты исследований и испытаний, проводимых в лабораториях ELESA+GANTER, и они подтверждают техническую обоснованность соединения с самоконтрящимися втулками из специального технополимера. (Рис.2 и 3).

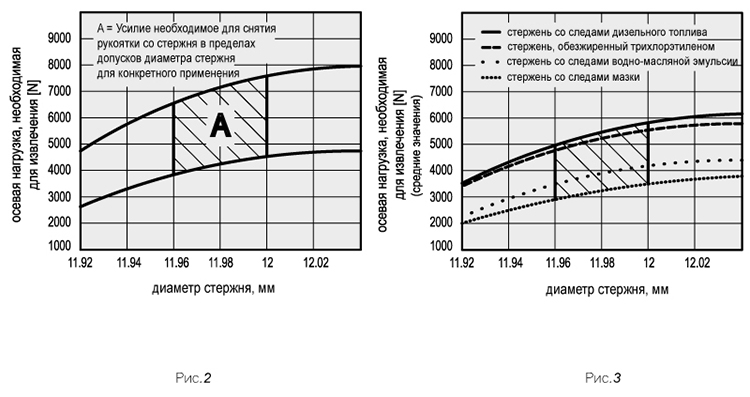

График в Рис. 2 Показывает изменения в усилиях на осевое перемещение, выраженные в [Н], в зависимости от изменения диаметра вала (мм), сухого и обезжиренного трихлорэтиленом. Две кривые представляют собой минимальные и максимальные значения в сотнях испытаний, проведенных на типе самоблокирующейся рукоятки с отверстием, имеющим O 12 мм. Площадь A содержит значения, которые относятся к валу с рабочим диаметром 12 мм (толщина h9).
График Рис. 3 показывает изменения по осевому перемещению (средние значения) в зависимости от площади поверхности вала. Как можно было бы предположить, присутствие смазочного или эмульгирующего масла на поверхности вала снижает усилия по удалению рукоятки. Однако можно с легкостью отметить, что даже в этом неблагоприятном состоянии осевые усилия, требуемые для перемещения рукоятки, всегда таковы, чтобы гарантировать, что это фактически не может произойти на практике.
Использование такого типа рукоятки обеспечивает значительную экономию в том, что она не влечет за собой механическую резьбу на конце вала. Самоблокирующаяся втулка из специального технополимера позволяет получить эластичное соединение, и сама ручка сохраняет всю свою твердость по поверхности и износостойкость, типичную для термореактивных материалов.
Инструкции по сборке: установите рукоятку на небольшой скошенный конец вала и нажмите как можно дальше вручную или с помощью небольшого пресса. В качестве альтернативы можно надавить на ручку пластиковым или деревянным молотком до упора. В этом случае мы настоятельно рекомендуем использовать ткань или другой подходящий мягкий материал поверх продукта, чтобы избежать каких-либо повреждений поверхности.
