Характеристики
Корпус клапана
Латунь MS
Крышка сапуна
Нержавеющая сталь AISI 304 M
Прокладка
Латунь
с покрытием из силиконового каучука (VMQ)
пружина
Нержавеющая сталь AISI 301
Уплотнение DIN 7603 A
Ковкое железо 1.0338
термостойкость от –30 до 200 °C
Информация

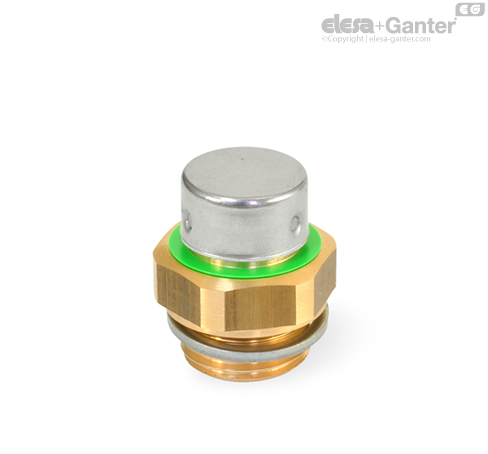

После превышения давления, указанного в таблице, вентиляционные клапаны GN 881 с прокладкой соединят контейнер с атмосферой и, таким образом, защитят их от чрезмерного внутреннего давления. Кольцо зелёного цвета обозначает давление открытия 200 мбар.
В исправном состоянии прокладка закрывает контейнер и, таким образом, предотвращает попадание грязи или пыли в контейнер.
Нижеприведённая диаграмма демонстрирует зависимость давления открытия клапана от скорости истечения воздуха через клапан.
Положение установки вертикально по отношению к верхней части.
Клапаны проверяются на герметичность и давление открытия.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажные гайки GN 7430
