Характеристики
Корпус клапана
Латунь MS
Крышка сапуна
Нержавеющая сталь AISI 304 M
- Проволочная сетка из нержавеющей стали AISI 304
- Средняя скорость разделения (Am прибл. 65...85 %, исходя из размера частиц более 10 мкм)
Уплотнение DIN 7603 A
Ковкое железо 1.0338
термостойкость от –30 до 200 °C
Информация

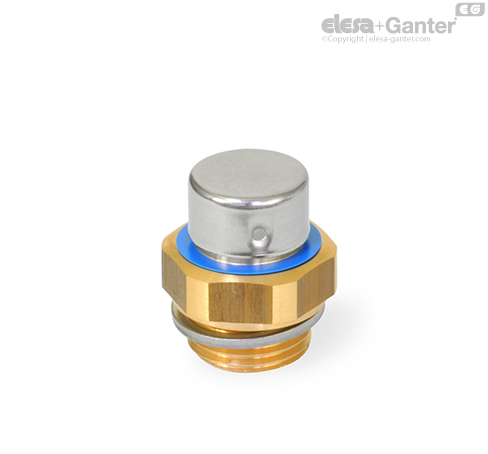

Вентиляционные фильтры GN 882 используются, когда возможен воздухообмен между внутренней частью контейнера и окружающим воздухом. Функция фильтра отмечена кольцом синего цвета.
Сетчатый фильтр из нержавеющей стали предотвращает попадание частичек пыли воздуха определённого размера во внутреннюю часть контейнера извне.
Он также предотвращает, например, выход частиц масла наружу.
Нижеприведённая диаграмма демонстрирует завиимость давления открытия клапана от скорости истечения воздуха через клапан.
Рекомендуемое положение установки вертикально по отношению к верхней части.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажные гайки GN 7430
