Основные характеристики
Сборочные наконечники
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет.
Опора
Алюминий в естественном цвете.
Градуированный контрастный экран
Белый лакированный алюминий. Его можно извлечь перед сборкой, что позволит установить строки уровня или слов.
Стандартные исполнения
См. таблицу конфигурации.
Общая информация
Свойства и характеристики
Максимальная видимость уровня жидкости даже с боковых положений.
Технические данные
В проведенных в относительно ограниченное время лабораторных испытаниях со следующими жидкостями при температуре в 23 °C: минеральное масло типа CB68 (по стандарту ИСО 3498) для HCK, минеральное масло типа CB68 (по стандарту ИСО 3498), вода или растворы на водно-гликольной основе (50 %) для HCK-GL, значения сопротивления были намного выше, чем 35 бар.
Максимальная постоянная рабочая температура:
- HCK-GL: 100°C с маслом, водой, растворами на основе гликоля
- HCK-GL-SST: 130°C (с маслом, водой, растворами на основе гликоля). В лабораторных испытаниях эти индикаторы показали превосходное сопротивление температурам до 150/160°C в течение многих часов с давлениями 5/6 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Другие исполнения
Специальные исполнения доступны по запросу
- Столбиковое окно уровня из прозрачного метилметакрилата (PMMA) для использования при макс. 70 °C.
- Поплавок из технополимера на основе полиамида (от HCK.127), красный цвет.
- Поплавок из бутадиен-нитрильного каучука (от HCK.176), черный цвет, со спиралью из нержавеющей стали марки 316 для специальных исполнений, вязких жидкостей, высоких температур.
- Индикаторы с видимостью уровня (e) вплоть до 1444 мм и крепежными отверстиями с расстояниями между центрами отверстий (f) вплоть до 1500 мм.
- Кольцевые уплотнения из специального материала в зависимости от потребностей заказчика.
- Встроенный термометр с индикаторной линией красного цвета (от HCK.127).

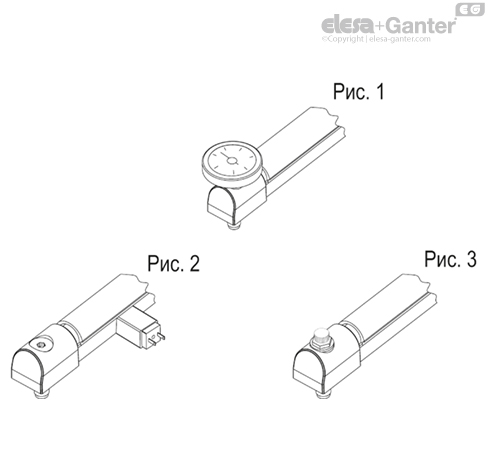

- Термометр с наружной шкалой (рис. 1) с внутренним датчиком в непосредственном контакте с жидкостью.
- Специальный винт с головкой из никелированной латуни (рис. 3), устанавливаемый на нижнем сборочном наконечнике, для любой операции по техническому обслуживанию, требующей исключения индикатора.
Аксессуары по запросу (заказываются отдельно)
Электрический датчик уровня SLCK (рис. 2, от HCK.127) при необходимости может быть установлен вдоль оси индикатора с правыми (DX) или левыми (SX) разъемами, нормально замкнутыми (NC) или нормально разомкнутыми (NO) контактами.
