Основные характеристики
Материал
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Поплавок
Эбонит, черный цвет.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Монтаж
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа-.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики

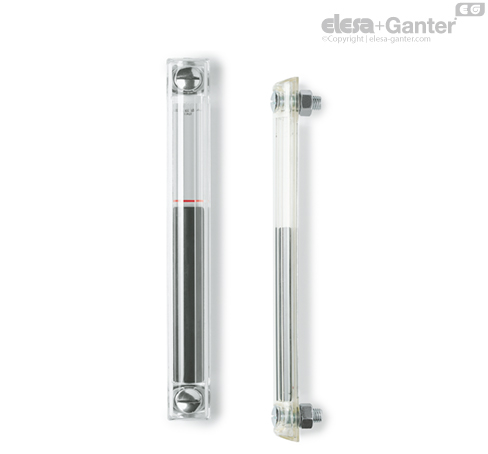

Столбцовый индикатор уровня HCX-LT позволяет измерение уровня жидкости при помощи поплавка, где, ввиду особенностей конструкции системы, уровень жидкости не может быть непосредственно виден с нижней части индикатора.
Поплавок из пенопласта перемещается вверх по жидкости, содержащейся в резервуаре. Эта система позволяет косвенное чтение уровня.
Красная линия на лакированном контрастном экране видна только тогда, когда поплавок находится в нижнем положении (минимальный уровень жидкости = m).
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в 12 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с Техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Инструкции по монтажу
Инструкции по монтажу
Для обеспечения правильной сборки индикатора, пожалуйста, следуйте этим инструкциям:
- Установите минимальный уровень масла вашего резервуара.
- Просверлите два отверстия в стенке резервуара. Нижняя ось отверстия должна быть просверлена на расстоянии "m" (см. таблицу) под минимальным уровнем масла.
m - это минимальный допустимый уровень масла. Это уровень, с которого поплавок начинает перемещаться вверх.
Значение "m" рассчитывается с плотностью масла 875 кг/м³ при 15°С.
Если появляется красная линия контрастного экрана, то масло находится под его допустимым минимальным уровнем.
