Основные характеристики
Материал
- Покрытие: технополимер на основе полиамида (ПА), черный цвет, полуматовая отделка.
- Резьбовой соединитель: технополимер на основе ацеталя (POM), черный цвет, полуматовая отделка.
Кольцевые уплотнения
Кольцевое уплотнение из синтетического бутадиен-нитрильного каучука.
Воздушный фильтр
Сетка из пенополиуретана "tech-foam" (полиэстерное основание), фильтрация воздуха 10 μ.
Максимальная постоянная рабочая температура
80 °C.
Общая информация
Особенности и области применения

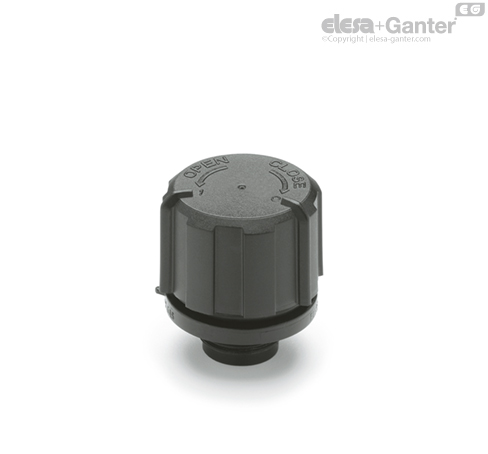

Покрытие крышки сапуна SFC. (патент ELESA) может быть помещено двумя различными способами:
- Положение сапуна: воздух входит и выходит из резервуара при нормальных условиях эксплуатации.
- Герметичное положение: кольцевое уплотнение между покрытием и фланцем резьбового соединителя обеспечивает прекрасное уплотнение газа или жидкости, содержащейся в резервуаре.
Инструкции по монтажу
Инструкции по монтажу
Детали поставляются в разобранном виде.

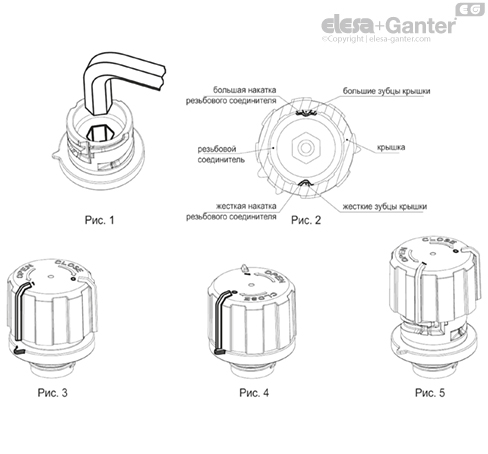

- Вверните резьбовой соединитель с использованием гнезда для шестигранной головки, момент затяжки 8 Нм (рис. 1).
- Вставьте фильтр "tech-foam" в соответствующий верхний корпус.
- Установите крышку на резьбовой соединитель, соответствующим образом совместив две различные насечки (одна большая и одна герметичная) на внутренней стороне крышки, с соответствующими насечками в верхней части резьбового соединителя (рис. 2).
- Поворачивая крышку по часовой стрелке на несколько градусов достигается положение сапуна: метка на крышке, отмеченная 1, соответствует метке на резьбовом соединителе (рис. 3).
- Дальнейшим поворотом крышки по часовой стрелки в направлении стрелки "CLOSE" достигается герметичное положение: метка на крышке, отмеченная 0, соответствует метке на резьбовом соединителе (рис. 4).
- Для достижения из герметичного положения сапуна один раз поверните крышку против часовой стрелки в направлении стрелки "OPEN" до щелчка.
- Дальнейшим поворотом крышки против часовой стрелки в направлении стрелки "OPEN" можно снять крышку с резьбового соединителя, таким образом, позволяя оператору произвести чистку двух деталей или заменить или очистить фильтр "tech-foam" (рис. 5).
