HFL-E

Поплавковый индикатор уровня

Особенности и области применения

Поплавковый индикатор уровня HFL-E показываeт минимальный или максимальный уровень по умолчанию, в соответствии с требованиями вида применения.

Очень гибкие в применении, эти поплавковые индикаторы уровня позволяют определить наиболее точную уставку путём простой разборки поплавка и обрезки измерительного стержня точно там, где это необходимо, в соответствии с определёнными требованиями, указанными в таблице.

Свободный от магнитных деталей, поплавок является неотъемлемой частью измерительного стержня, делая этот индикатор уровня идеальным для использования в резервуарах, содержащих грязные жидкости, воду, масло, охлаждающее масло, а также с железными металлическими деталями или пеной. Кроме того, операция не зависит от электропроводности жидкости.

Для обеспечения максимальной безопасности, электрические компоненты отделены от резервуара и надежно загерметизированы с помощью ультразвуковой сварки.



Функционирование электрического датчика

HFL-NO: электрический контакт размыкается, когда жидкость достигает заданного уровня вмешательства.

HFL-NC: электрический контакт замыкается, когда жидкость достигает заданного уровня вмешательства.

Специальные исполнения доступны по запросу

• Индикаторы уровня из различных материалов для использования с особо агрессивными жидкостями и/или при максимальной рабочей температуре до 120°C.
• Измерительные стержни в различных длинах и/или из нержавеющей стали AISI 316.
• Поплавок со сквозными отверстиями для размещения в соответствии с различными требованиями, избегая обрезки измерительного стержня.
• Двойной измерительный стержень и двойной поплавок, изготовленные для двойного чтения минимального и максимального уровня.

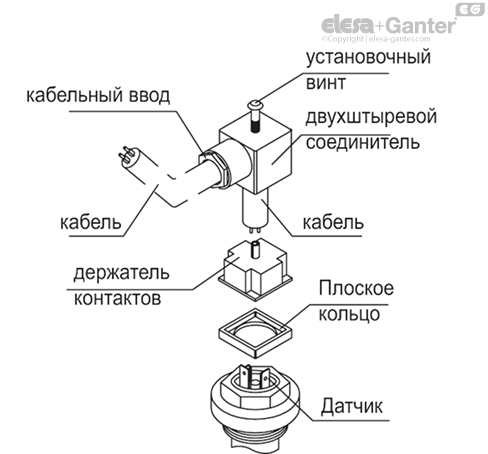

Инструкции по сборке двухштырькового разъёма

1. Снимите соединители с индикатора, открутив установочный винт в нижней части, выньте контактодержатели и ослабьте кабельные вводы.
2. Вставьте двухжильный кабель в соединители (стандартные соединители) и соедините провода с клеммами номер 1 и номер 2 соответствующих контактодержателей.
3. Сборка путём вставки контактодержателя в соответствующие соединители в требуемом положении.
4. Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
