HFLT-E

Поплавковый индикатор уровня

Особенности и области применения

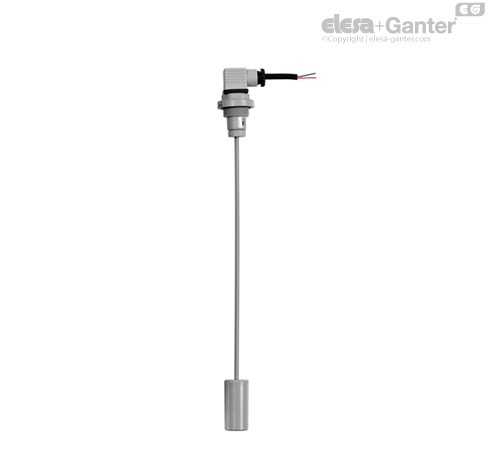

Поплавковый индикатор уровня HFLT-E обнаруживаeт предопределённый минимальный или максимальный уровень, в зависимости от задач применения.

Очень гибкие в применении, эти индикаторы уровня позволяют определить наиболее точную уставку путём простой разборки поплавка измерительного стержня и обрезки измерительного стержня точно там, где это необходимо (см. рис. 1).

После выбора шкалы, соответствующей используемой жидкости (вода-масло), необходимо обрезать стержень в точке, соответствующей контрольному уровню.

Вид требуемого действия при нормально разомкнутом (НР) или нормально замкнутом (НЗ) контакте в присутствии жидкости путём ослабления крепёжной гайки на противоположном конце измерительного стержня и расположения внутреннего магнита в соответствии с определёнными требованиями (см. клейкую этикету) (см. рис. 2).

Магнит обычно поставляется с нормально разомкнутым (НР) контактом в присутствии жидкости.

Свободный от магнитных деталей, поплавок является неотъемлемой частью измерительного стержня, делая этот индикатор уровня идеальным для использования в резервуарах, содержащих грязные жидкости, воду, масло, охлаждающее масло, а также с железными металлическими деталями или пеной. Кроме того, операция не зависит от электропроводности жидкости.

Для обеспечения максимальной безопасности, электрические компоненты отделены от резервуара и надежно загерметизированы с помощью ультразвуковой сварки.



Функционирование электрического датчика

HFLT-NO (стандартные условия поставки): электрический контакт размыкается, когда жидкость достигает заданного уровня вмешательства.

HFLT-NC (условия при определённой конфигурации): электрический контакт замыкается, когда жидкость достигает заданного уровня вмешательства.

Специальные исполнения доступны по запросу

• Полипропиленовый корпус (PP).
• С фланцем с 6 отверстиями для крепления с помощью винтов с цилиндрической головкой (в комплекте), в дополнение к резьбовому корпусу.
• Для использования с максимальной рабочей температурой до 120°С.

Инструкции по сборке двухштырькового разъёма

1. Снимите соединители с индикатора, открутив установочный винт в нижней части, выньте контактодержатели и ослабьте кабельные вводы.
2. Вставьте двухжильный кабель в соединители (стандартные соединители) и соедините провода с клеммами номер 1 и номер 2 соответствующих контактодержателей.
3. Сборка путём вставки контактодержателя в соответствующие соединители в требуемом положении.
4. Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
