HCY-E-ST

Электрические индикаторы уровня масла

Материал

Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.

Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.

Винты установочные

Никелированная медь с гнездом для шестигранной головки.

Уплотнительные кольца

Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.

Поплавок

Технополимер на основе полиамида (PA) в красном цвете, со встроенным магнитным элементом для активации электрического контакта при падении уровня жидкости до минимальной уставки в 40 мм над винтовой осью (измерение l).

электрический датчик минимального уровня

Он производит электрический сигнал, когда уровень масла достигает минимального уровня.

Внутренняя часть полости, где находиться датчик, полностью загерметизирована с целью повышения тепловой и электрической изоляции.

Соединитель

Выход с правой стороны, включающий защиту от брызг воды (класс защиты IP65 в соответствии с EN 60529).

Электрический датчик МАКС. температуры (80 °C)

Устанавливается при стандартной интервенционной температуре в 80°С, помещается вблизи металлической пластины, которая служит теплопроводником жидкости для более быстрой передачи и более низкого рассеяния. Внутренняя часть полости, где находиться датчик, полностью загерметизирована с целью повышения тепловой и электрической изоляции.

Для правильной сборки, см.  Предупреждения.

Контрастный экран

Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.

Он может быть вынут перед сборкой для обеспечения вставки линий уровня или слов.

Декоративные заглушки винтов

Технополимер на основе полиамида, серый цвет.

Стандартные исполнения

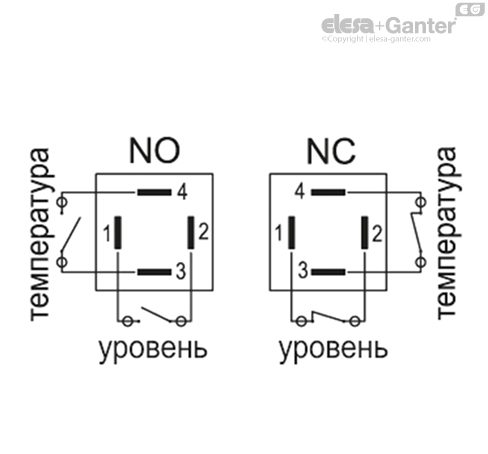

• HCY-E-ST-NO: нормально разомкнутый электрический контакт, который замыкается при достижении минимального уровня.
• HCY-E-ST-NC: нормально замкнутый электрический контакт, который размыкается при достижении минимального уровня.

Максимальная постоянная рабочая температура

80°C (с маслом).
