HCK-E
Электрические индикаторы уровня
с электрическим датчиком минимального уровня
с электрическим датчиком минимального уровня
Сборочные наконечники
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет.
Опора
Алюминий в естественном цвете.
Градуированный контрастный экран
Белый лакированный алюминий. Его можно извлечь перед сборкой, что позволит установить строки уровня или слов.
Поплавок
Технополимер, черный цвет; со встроенным магнитным элементом для активации электрического контакта при достижении поплавком контактного порога, расположенного на расстоянии около 55 мм над осью нижнего винта (данные, относящиеся к минеральному маслу типа CB68 в соответствии со стандартом ИСО 3498, температура 23 °C).

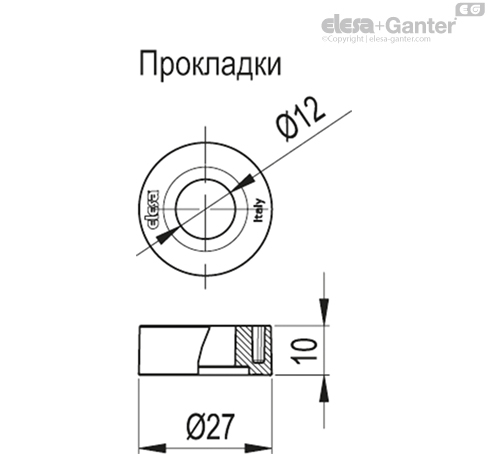

Распорные втулки
Из технополимера на основе полиамида (PA). Необходим в тех случаях, когда резервуар выполнен из ферромагнитного материала, для предотвращения взаимодействия между магнитом и металлической массой резервуара.
Кронштейн со штекерным разъёмом
Абсолютно герметичный, в состав входит реле (геркон) с двумя проводниками (вариант исполнения NO и NC) или тремя проводниками (вариант исполнения SW).
- Разъём DIN 43650 C из технополимера на основе полиамида (PА), армированного стекловолокном, чёрный цвет.
- 4-полюсный разъём M12x1, с резьбой из технополимера на основе полиамида (PA), армированного стекловолокном, сертифицированный, самозатухающий UL-94-V0, чёрный цвет, матовая отделка.
Для правильной сборки см. Предупреждения.
Гнездовой разъём (DIN 43650 C)
Со встроенным кабельным вводом и держателем контактов. Передний или осевой выход (высокий или низкий), обеспечивающий защиту от брызг воды (класс защиты IP 65 согласно таблице EN 60529).

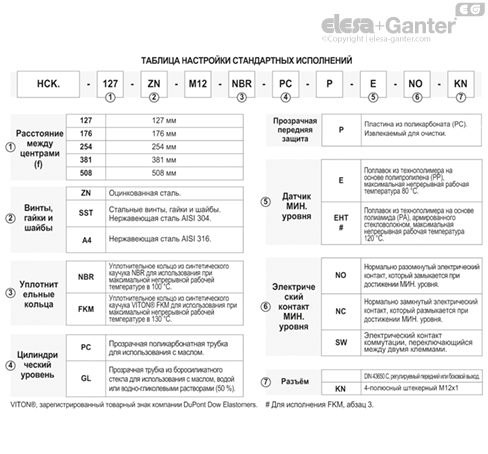

Стандартные исполнения
См. таблицу конфигурации.
Свойства и характеристики
Индикатор уровня HCK-E с выходом бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.

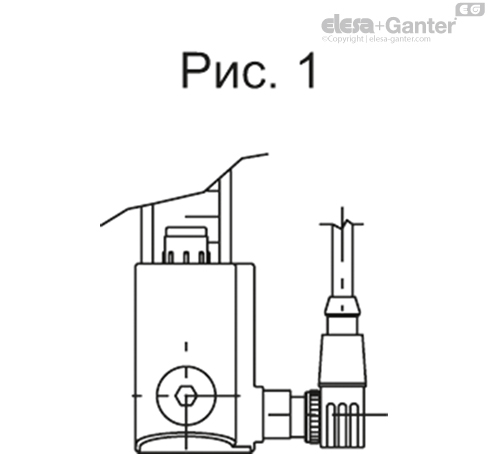

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.
Технические данные
В проведенных в относительно ограниченное время лабораторных испытаниях со следующими жидкостями при температуре в 23 °C: минеральное масло типа CB68 (по стандарту ИСО 3498) для HCK, минеральное масло типа CB68 (по стандарту ИСО 3498), вода или растворы на водно-гликольной основе (50 %) для HCK-GL, значения сопротивления были намного выше, чем 35 бар.
Для использования с другими жидкостями, отличными от минеральных масел, и при различных условиях давления и температуры свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.

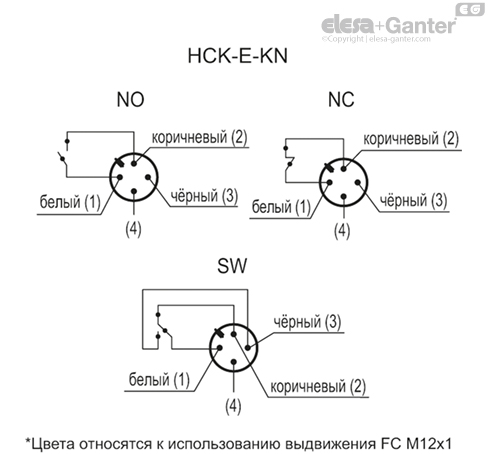

Функционирование электрического датчика МИН. уровня
- NO (НР): электрический контакт замыкается при достижении минимального уровня.
- NC (НЗ): электрический контакт размыкается при достижении минимального уровня.
- SW (переключающий электрический контакт): электрический контакт переключается между двумя клеммами.
| HCK-E - HCK-E-KN | ||
| Электрические характеристики | Электрический датчик МИНИМАЛЬНОГО уровня | |
| Источник питания | AC/DC | |
| Электрические контакты | Нормально разомкнутый, NO Нормально замкнутый, NC Переключающий контакт, SW | |
| Максимально допустимое напряжение | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Диапазон напряжений (тип KN) | <30 Vac, <30 Vdc | |
| Максимальный ток переключения | 1 A | |
| Максимальный ток | NO: 1.2A NC: 2A SW: 2A | |
| Максимальная коммутируемая мощность | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Кабельный ввод (только HCK-E) | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) | |
| Сечение проводников (только HCK-E) | Maкс. 1.5 мм2 | |
| Разъём (только HCK-E-KN) | M12x1 | |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | ||
Специальные исполнения доступны по запросу
- Столбиковое окно уровня из прозрачного метилметакрилата (PMMA) для использования при макс. 70 °C.
- Поплавок из технополимера на основе полиамида (от HCK.127), красный цвет.
- Поплавок из бутадиен-нитрильного каучука (от HCK.176), черный цвет, со спиралью из нержавеющей стали марки 316 для специальных исполнений, вязких жидкостей, высоких температур.
- Индикаторы с видимостью уровня (норма) вплоть до 1429 мм и крепёжными отверстиями с расстоянием между центрами (норма f) вплоть до 1500 мм.
- Кольцевые уплотнения из специального материала в зависимости от потребностей заказчика.
- Специальный винт с головкой из никелированной латуни, устанавливаемый на нижнем сборочном наконечнике, для любой операции по техническому обслуживанию, требующей исключения индикатора.
Аксессуары по запросу
FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.
Указания по сборке гнездового разъёма
- Отсоедините разъeм от индикатора, открутив расположенный на разъeме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.
- Вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 1 и 2 (варианты исполнения NO и NC) или 1, 2 и 3 (вариант исполнения SW) держателя контакта. Установите с натягом держатель контакта в разъём в требуемом положении.
- Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
