HCK-E-S

Электрические индикаторы уровня

Свойства и характеристики

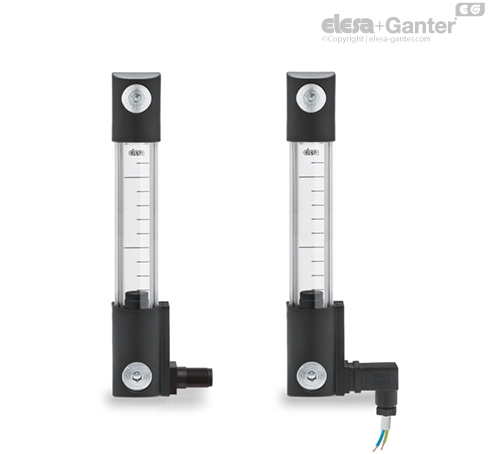

Индикатор уровня HCK-E-S с выходом бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.

Технические данные

В проведенных в относительно ограниченное время лабораторных испытаниях со следующими жидкостями при температуре в 23 °C: минеральное масло типа CB68 (по стандарту ИСО 3498) для HCK, минеральное масло типа CB68 (по стандарту ИСО 3498), вода или растворы на водно-гликольной основе (50 %) для HCK-GL, значения сопротивления были намного выше, чем 35 бар.

Для использования с другими жидкостями, отличными от минеральных масел, и при различных условиях давления и температуры свяжитесь с техническим отделом компании ELESA.

В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.

Функционирование электрического датчика МИН. уровня

• NO (НР): электрический контакт замыкается при достижении минимального уровня.

• NC (НЗ): электрический контакт размыкается при достижении минимального уровня.









Функционирование датчика МАКС. температуры

• NO (НР): электрический контакт замыкается при достижении предустановленного значения температуры в 80 °C.

• NC (НЗ): электрический контакт размыкается при достижении предустановленного значения температуры в 80 °C.





Функционирование электрического температурного зонда (STL)

Принцип работы температурного датчика состоит в измерении изменения сопротивления платинового элемента: 100 Ом = 0 °С, 138,4 Ом = 100 °C.

Зависимость между температурой (Т) и сопротивлением (R) приблизительно линейна в небольшом диапазоне температур, например, если предположить, что она линейна в диапазоне от 0 до 100 °C, то погрешность при 50 °C составит 0,4 °С.

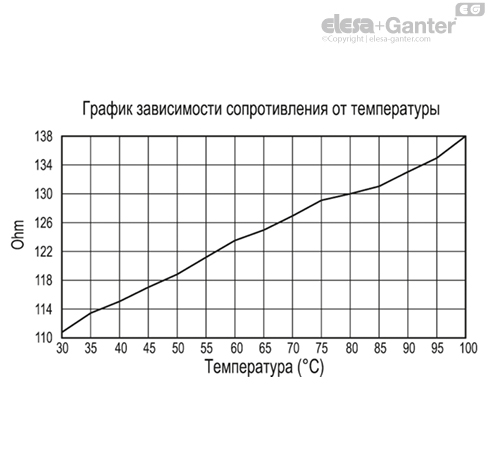

Для точного измерения сопротивление должно стать линейным. Самым современным определением функции между сопротивлением и температурой является Международный температурный Стандарт 90 (ITS-90). Функция сопротивления от температуры, полученная в лабораторных испытаниях при прямом измерении значения сопротивления на контактах, показана на графике. В любом случае, мы предлагаем настроить систему на компенсацию и тепловыделения, и сопротивления кабеля.

Колебание температуры на 1 °C вызывает колебание 0,384 Ом в сопротивлении зонда. Поэтому даже небольшая погрешность при измерении сопротивления (например, если сопротивление кабелей, подключённых к зонду, не учитывалось) превращается в существенную ошибку при измерении температуры.

Из-за низких уровней сигнала важно держать какие бы то ни было кабели на расстоянии от электрических кабелей, двигателей, распределительных устройств и прочих приборов, способных излучать магнитный или электрический шум. Использование экранированного кабеля с заземлённым экраном с одного конца может помочь понизить воздействие.

Более того, при использовании длинных соединительных кабелей убедитесь, что устройство измерения и приёма сигналов рассчитано на компенсацию сопротивления самих кабелей.

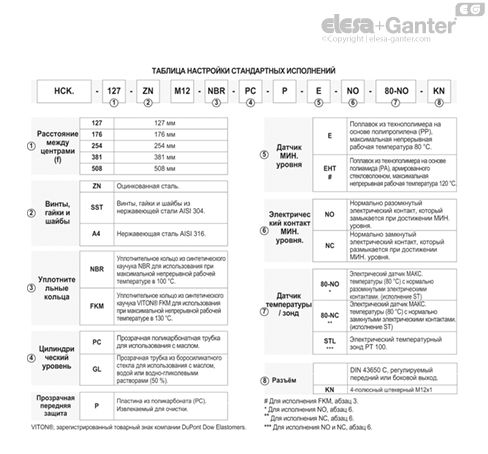

Специальные исполнения доступны по запросу

• Столбиковое окно уровня из прозрачного метилметакрилата (PMMA) для использования при макс. 70 °C.

• Поплавок из технополимера на основе полиамида (от HCK.127), красный цвет.

• Поплавок из бутадиен-нитрильного каучука (от HCK.176), черный цвет, со спиралью из нержавеющей стали марки 316 для специальных исполнений, вязких жидкостей, высоких температур.

• Индикаторы с видимостью уровня (норма) вплоть до 1429 мм и крепёжными отверстиями с расстоянием между центрами (норма f) вплоть до 1500 мм.

• Кольцевые уплотнения из специального материала в зависимости от потребностей заказчика.

• Специальный винт с головкой из никелированной латуни, устанавливаемый на нижнем сборочном наконечнике, для любой операции по техническому обслуживанию, требующей исключения индикатора.

Аксессуары по запросу

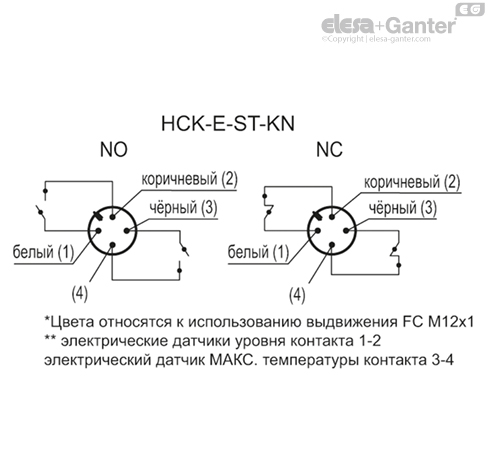

FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.

Указания по сборке гнездового разъёма

• Отсоедините разъeм от индикатора, открутив расположенный на разъeме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

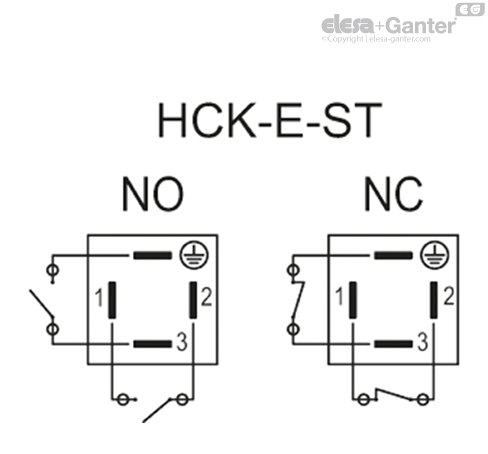

• a) HCK-E-ST: вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 1 и 2 для работы датчика МИН. уровня, к клеммам 3 и заземления (4) для работы датчика МАКС. температуры.

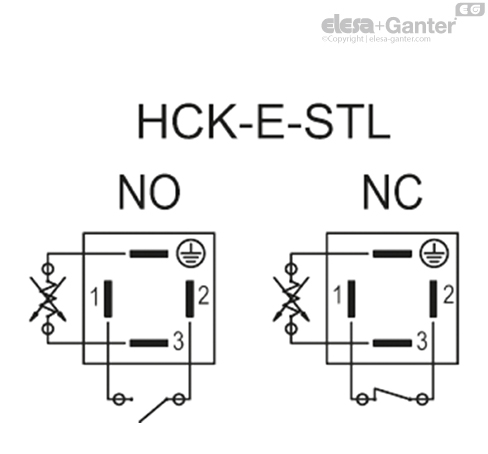

• b) HCK-E-STL: вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 1 и 2 для работы датчика МИН. уровня, к клеммам 3 и заземления (4) для работы температурного зонда.

• Соберите путём вставки держателя контактов в разъем в требуемом положении.

• Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
