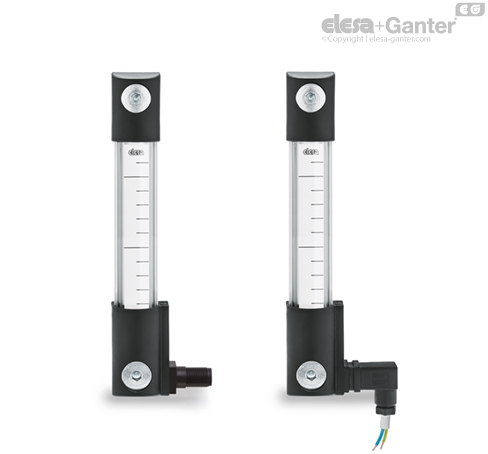

HCK-S
Электрические индикаторы уровня
с датчиком температуры или температурным зондом
с датчиком температуры или температурным зондом

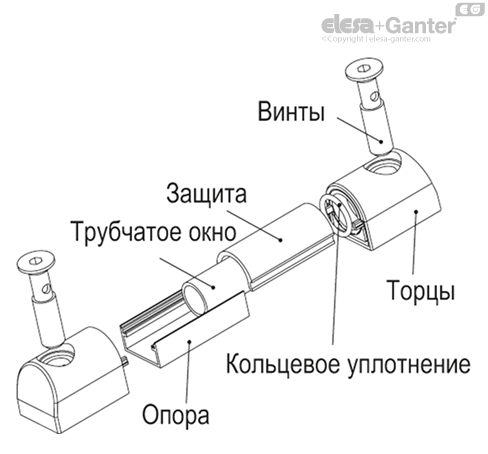

Сборочные наконечники
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет.
Опора
Алюминий в естественном цвете.
Градуированный контрастный экран
Белый лакированный алюминий. Его можно извлечь перед сборкой, что позволит установить строки уровня или слов.
Кронштейн со штекерным разъёмом
Абсолютно герметичный, с датчиком МАКС. температуры (80 °C) и/или температурным зондом.
- Разъём DIN 43650 C из технополимера на основе полиамида (PА), армированного стекловолокном, чёрный цвет.
- 4-полюсный разъём M12x1, с резьбой из технополимера на основе полиамида (PA), армированного стекловолокном, сертифицированный, самозатухающий UL-94-V0, чёрный цвет, матовая отделка.
Для правильной сборки см. Предупреждения.
Гнездовой разъём (DIN 43650 C)
Со встроенным кабельным вводом и держателем контактов. Передний или осевой выход (высокий или низкий), обеспечивающий защиту от брызг воды (класс защиты IP 65 согласно таблице EN 60529).
Стандартные исполнения

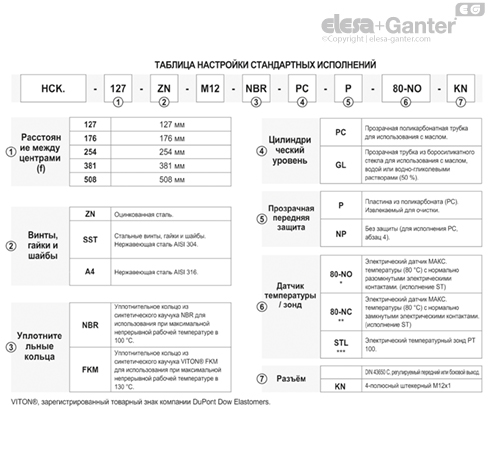

См. таблицу конфигурации.
Особенности и области применения
Индикатор уровня HCK-S с выходом бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.

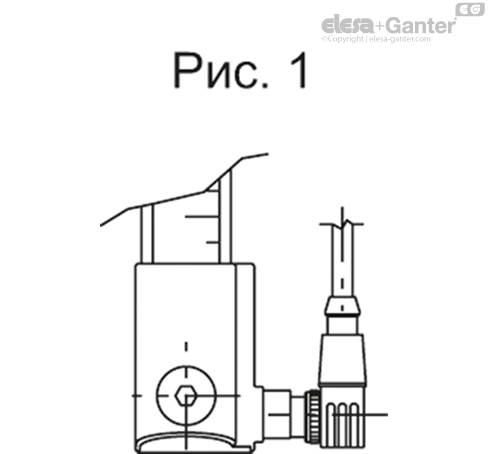

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.
Технические данные
В проведенных в относительно ограниченное время лабораторных испытаниях со следующими жидкостями при температуре в 23 °C: минеральное масло типа CB68 (по стандарту ИСО 3498) для HCK, минеральное масло типа CB68 (по стандарту ИСО 3498), вода или растворы на водно-гликольной основе (50 %) для HCK-GL, значения сопротивления были намного выше, чем 35 бар.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Функционирование датчика МАКС. температуры
- NO (НР): электрический контакт замыкается при достижении предустановленного значения температуры в 80 °C.
- NC (НЗ): электрический контакт размыкается при достижении предустановленного значения температуры в 80 °C.
| Электрические характеристики | Датчик МАКСИМАЛЬНОЙ температуры | |
|---|---|---|
| Источник питания | AC/DC | |
| Электрические контакты | Нормально разомкнутый, NO Нормально замкнутый, NC | |
Напряжение / Максимальный ток | 250 Vac - 2 A | (резистивные нагрузки) DIN 43650 C |
| 115 Vac - 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Диапазон напряжений (тип KN) | <30 Vac, <30 Vdc | |
| Минимальный ток | 50 mA | |
| Кабельный ввод | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) | |
| Сечение проводников | Maкс. 1.5 мм2 | |
Функционирование электрического температурного зонда (STL)
Принцип работы температурного датчика состоит в измерении изменения сопротивления платинового элемента: 100 Ом = 0 °С, 138,4 Ом = 100 °C.
Зависимость между температурой (Т) и сопротивлением (R) приблизительно линейна в небольшом диапазоне температур, например, если предположить, что она линейна в диапазоне от 0 до 100 °C, то погрешность при 50 °C составит 0,4 °С.

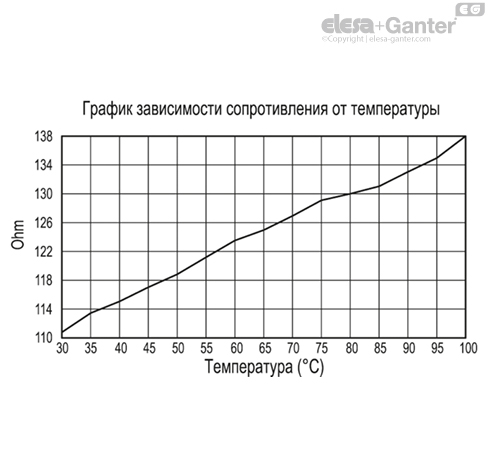

Для точного измерения сопротивление должно стать линейным. Самым современным определением функции между сопротивлением и температурой является Международный температурный Стандарт 90 (ITS-90). Функция сопротивления от температуры, полученная в лабораторных испытаниях при прямом измерении значения сопротивления на контактах, показана на графике. В любом случае, мы предлагаем настроить систему на компенсацию и тепловыделения, и сопротивления кабеля.
Колебание температуры на 1 °C вызывает колебание 0,384 Ом в сопротивлении зонда. Поэтому даже небольшая погрешность при измерении сопротивления (например, если сопротивление кабелей, подключённых к зонду, не учитывалось) превращается в существенную ошибку при измерении температуры.
Из-за низких уровней сигнала важно держать какие бы то ни было кабели на расстоянии от электрических кабелей, двигателей, распределительных устройств и прочих приборов, способных излучать магнитный или электрический шум. Использование экранированного кабеля с заземлённым экраном с одного конца может помочь понизить воздействие.
Более того, при использовании длинных соединительных кабелей убедитесь, что устройство измерения и приёма сигналов рассчитано на компенсацию сопротивления самих кабелей.
| Электрические характеристики | Температурный зонд |
| Источник питания | AC/DC |
| Максимальный ток | 1mA |
| Кабельный ввод | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) |
| Сечение проводников | Maкс. 1.5 мм2 |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | |
Специальные исполнения доступны по запросу
- Столбиковое окно уровня из прозрачного метилметакрилата (PMMA) для использования при макс. 70 °C.
- Индикаторы с видимостью уровня (норма) вплоть до 1429 мм и крепёжными отверстиями с расстоянием между центрами (норма f) вплоть до 1500 мм.
- Кольцевые уплотнения из специального материала в зависимости от потребностей заказчика.
- Специальный винт с головкой из никелированной латуни, устанавливаемый на нижнем сборочном наконечнике, для любой операции по техническому обслуживанию, требующей исключения индикатора.
Аксессуары по запросу
FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.

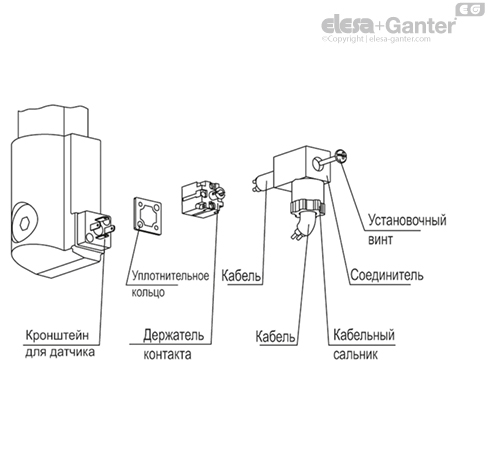

Указания по сборке гнездового разъёма
- Отсоедините разъeм от индикатора, открутив расположенный на разъeме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

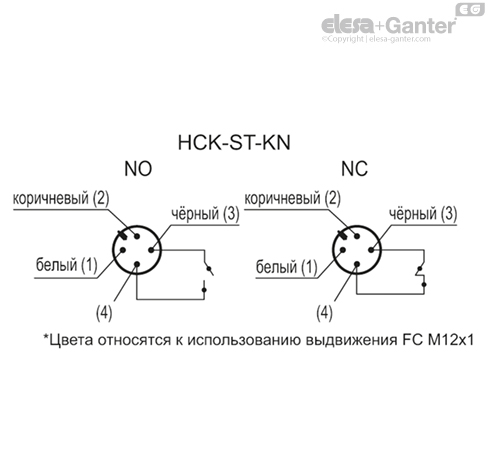

- a) HCK-ST: вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 3 и заземления (4) для работы датчика МАКС. температуры.

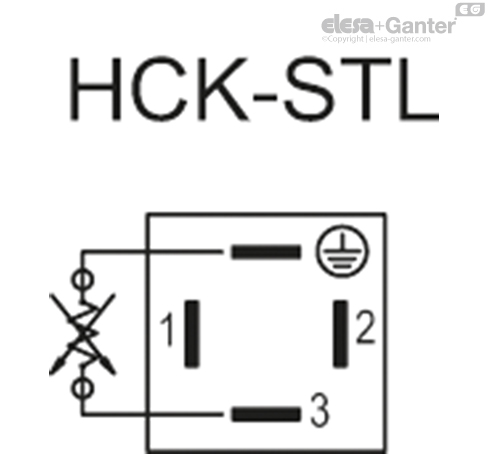

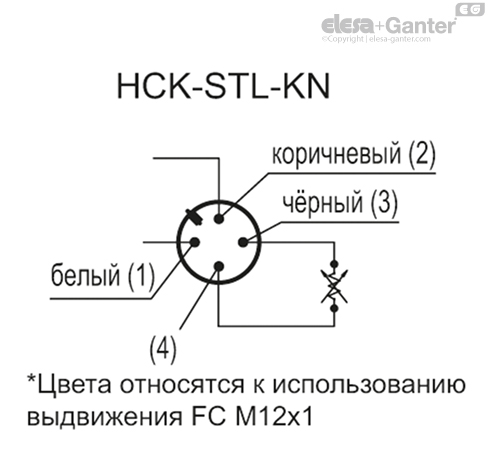

- b) HCK-STL: вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 3 и заземления (4) для работы температурного зонда.
- Соберите путём вставки держателя контактов в разъем в требуемом положении.
- Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
