HCV-E
HCV-E

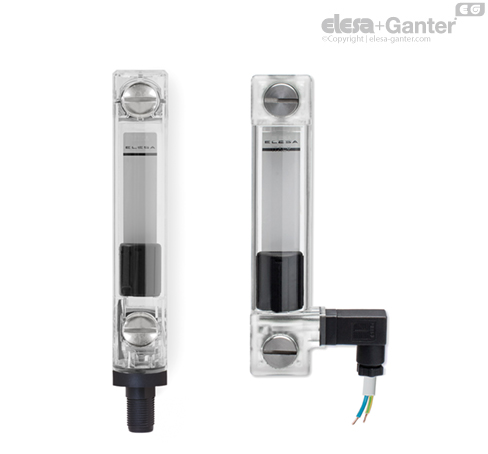

Электрические индикаторы уровня
с электрическим датчиком МИН. уровня, прозрачный технополимер
с электрическим датчиком МИН. уровня, прозрачный технополимер
Основные характеристики
Основные характеристики
Материал
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Поплавок
Технополимер на основе полиамида (PA), армированный стекловолокном; черный цвет; со встроенным магнитным элементом для активации электрического контакта при достижении поплавком контактного порога, указанного на чертеже (данные, относящиеся к типу минерального масла CB68, в соответствии с ISO 23, температура 23 °C).
Плавучесть обеспечивается благодаря жидкостям с плотностью выше 800 кг/м3.
Кронштейн со штекерным разъёмом
Абсолютно герметичный, в состав входит реле (геркон) с двумя проводниками (вариант исполнения NO и NC) или тремя проводниками (вариант исполнения SW).
- Разъём DIN 43650 C из технополимера на основе полиамида (PА), армированного стекловолокном, чёрный цвет.
- 4-полюсный разъём M12x1, с резьбой из технополимера на основе полиамида (PA), армированного стекловолокном, сертифицированный, самозатухающий UL-94-V0, чёрный цвет, матовая отделка.
Для правильной сборки см. Предупреждения.
Гнездовой разъём (DIN 43650 C)
Со встроенным кабельным вводом и держателем контактов. Передний или осевой выход (высокий или низкий), обеспечивающий защиту от брызг воды (класс защиты IP 65 согласно таблице EN 60529).
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартные исполнения
См. таблицу конфигурации.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
В дополнение к визуальным индикаторам уровня индикаторы уровня HCV-E также обеспечивают электрический сигнал при достижении значения минимального уровня жидкости.
Выход бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.

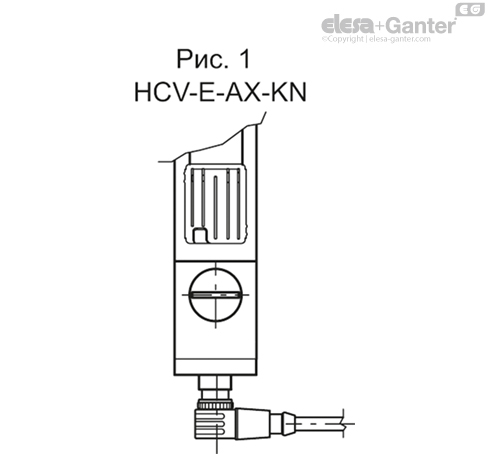

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.
Технические данные
В лабораторных испытаниях, проведенных с минеральным маслом типа CB68 (в соответствии со стандартом ISO 3498) при 23 °C в течение ограниченного промежутка времени, сварка выдержала давление до: 18 бар (HCV.76) 18 бар (HCV.127) 12 бар (HCV.254).
Для использования с другими жидкостями, отличными от минеральных масел, и при различных условиях давления и температуры свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Электрические характеристики

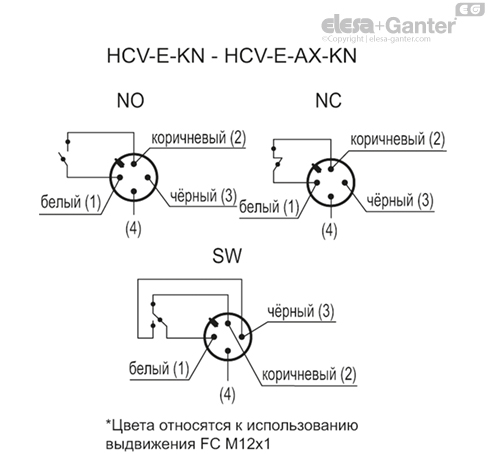

Функционирование датчиков
- NO (НР): электрический контакт замывается при достижении минимального уровня.
- NC (НЗ): электрический контакт размывается при достижении минимального уровня.
- SW (переключающий электрический контакт): электрический контакт переключается между двумя клеммами.
| Электрические характеристики | Электрический датчик МИНИМАЛЬНОГО уровня | |
|---|---|---|
| Источник питания | AC/DC | |
| Электрические контакты | Нормально разомкнутый, NO Нормально замкнутый, NC Переключающий контакт, SW | |
| Максимально допустимое напряжение | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Диапазон напряжений (тип KN) | <30 Vac, <30Vdc | |
| Максимальный ток переключения | 1 A | |
| Максимальный ток | NO: 1.2A NC: 2A SW: 2A | |
| Максимальная коммутируемая мощность | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Кабельный ввод (только HCV-E - HCV-E-AX) | Pg 7 (для кабелей в оболочке с Ø 6 или 7 мм) | |
| Сечение проводников (только HCV-E - HCV-E-AX) | Maкс. 1.5 мм2 | |
| Разъём (только HCV-E-KN - HCV-E-AX) | M12x1 | |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | ||
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы уровня с винтами, гайками и шайбами из нержавеющей стали.
- Индикаторы уровня HCV.76 с винтами M12.
- Индикаторы уровня для использования с жидкостями, содержащими спирт.
- Индикаторы уровня из прозрачного технополимера, устойчивого к УФ-излучению.
Аксессуары по запросу
Аксессуары по запросу
FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.
Инструкции по использованию

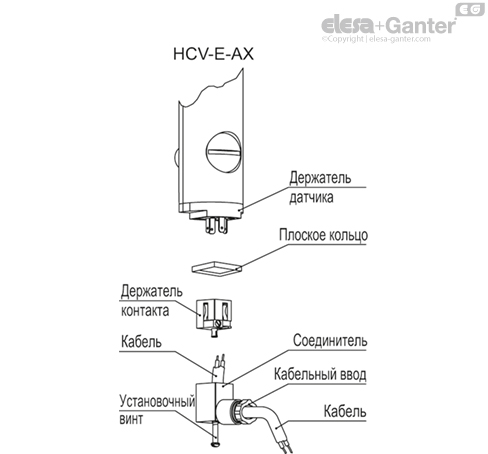

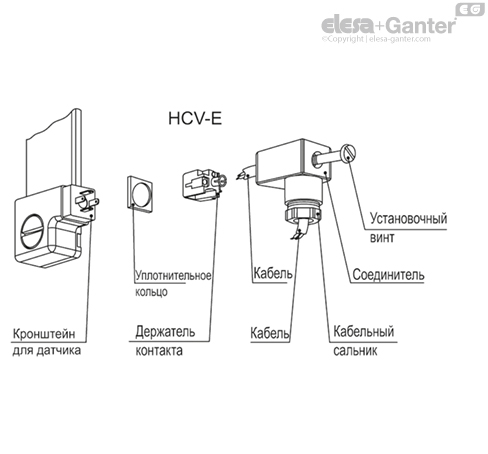

Указания по сборке гнездового разъёма
- Отсоедините разъeм от индикатора, открутив расположенный на разъeме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.
- Вставьте кабель в разъем (стандартный разъем) и присоедините провода к клеммам 1 и 2 (вариант NO и NC) или 1, 2 и 3 (вариант SW) держателя контактов.
- Соберите путём вставки держателя контактов в разъем в требуемом положении.
- Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
