HCV-S

Электрические индикаторы уровня

Свойства и характеристики

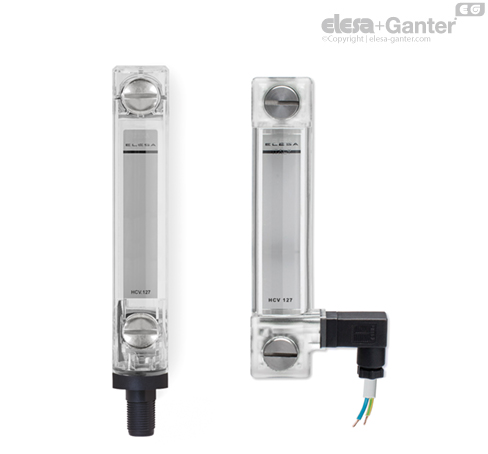

Индикаторы уровня HCV-S позволяют визуальную проверку уровня.

Индикаторы HCV-ST также обеспечивают электрический сигнал при достижении предварительно заданного значения максимальной температуры (80 °C).

Индикаторы HCV-STL обеспечивают аналоговый электрический сигнал температуры масла.

Выход бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.

Ультразвуковая сварка для обеспечения надлежащего уплотнения.

Максимальная видимость уровня жидкости даже с боковых положений.

Эффект линзы для лучшей видимости уровня жидкости.

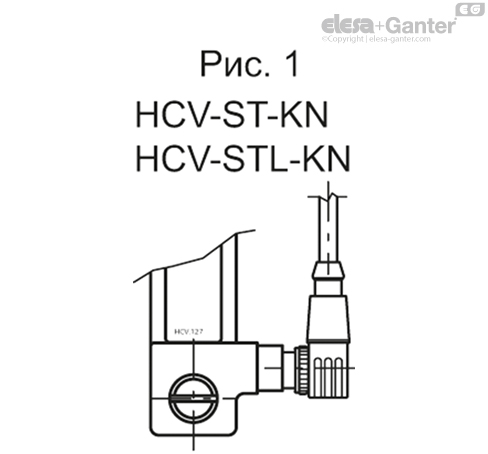

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.

Технические данные

В лабораторных испытаниях, проведенных с минеральным маслом типа CB68 (в соответствии со стандартом ISO 3498) при 23 °C в течение ограниченного промежутка времени, сварка выдержала давление до: 18 бар (HCV.76) 18 бар (HCV.127) 12 бар (HCV.254).

Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.

В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.

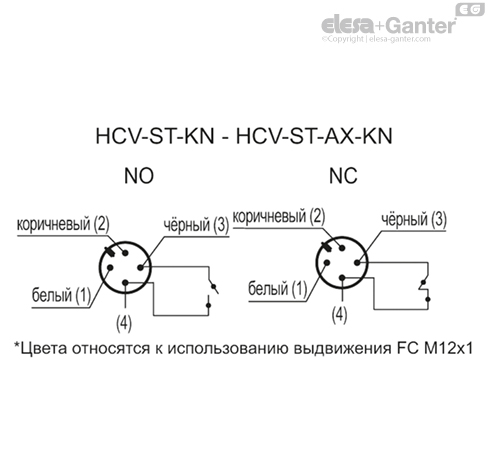

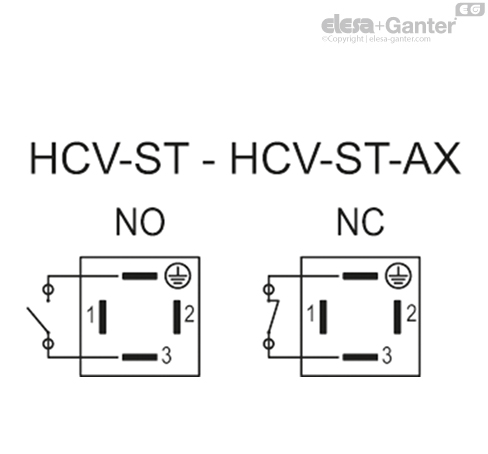

Функционирование датчиков

• NO (НР): Электрический контакт замыкается при достижении предварительно заданной температуры 80 °C.

• NC (НЗ): Электрический контакт размыкается при достижении предварительно заданной температуры 80 °C.

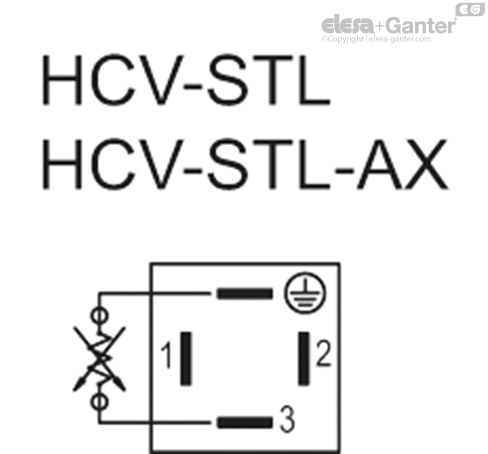

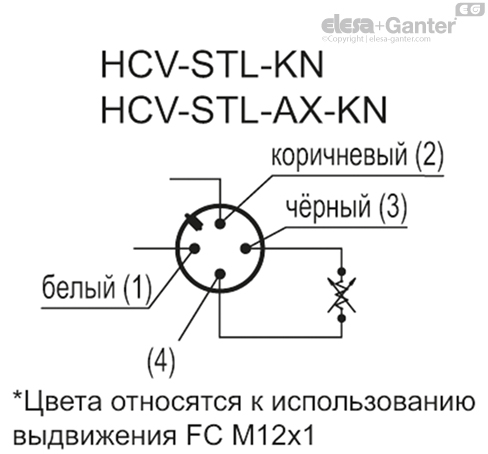

Функционирование электрического температурного зонда (STL)

Принцип работы температурного датчика состоит в измерении изменения сопротивления платинового элемента: 100 Ом = 0 °С, 138,4 Ом = 100 °C.

Зависимость между температурой (Т) и сопротивлением (R) приблизительно линейна в небольшом диапазоне температур, например, если предположить, что она линейна в диапазоне от 0 до 100 °C, то погрешность при 50 °C составит 0,4 °С.

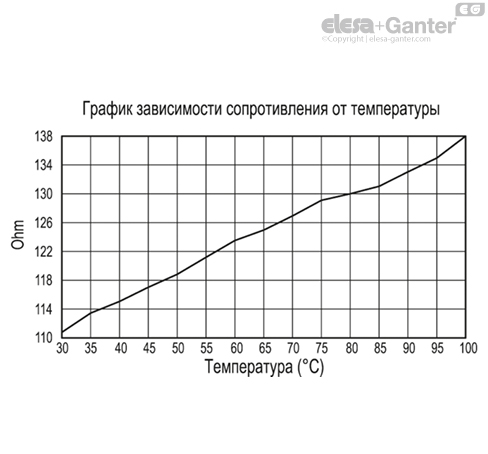

Для точного измерения сопротивление должно стать линейным. Самым современным определением функции между сопротивлением и температурой является Международный температурный Стандарт 90 (ITS-90). Функция сопротивления от температуры, полученная в лабораторных испытаниях при прямом измерении значения сопротивления на контактах, показана на графике. В любом случае, мы предлагаем настроить систему на компенсацию и тепловыделения, и сопротивления кабеля.

Колебание температуры на 1 °C вызывает колебание 0,384 Ом в сопротивлении зонда. Поэтому даже небольшая погрешность при измерении сопротивления (например, если сопротивление кабелей, подключённых к зонду, не учитывалось) превращается в существенную ошибку при измерении температуры.

Из-за низких уровней сигнала важно держать какие бы то ни было кабели на расстоянии от электрических кабелей, двигателей, распределительных устройств и прочих приборов, способных излучать магнитный или электрический шум. Использование экранированного кабеля с заземлённым экраном с одного конца может помочь понизить воздействие.

Более того, при использовании длинных соединительных кабелей убедитесь, что устройство измерения и приёма сигналов рассчитано на компенсацию сопротивления самих кабелей.











Специальные исполнения доступны по запросу

• Индикаторы уровня с винтами, гайками и шайбами из нержавеющей стали.

• Индикаторы уровня HCV.76 с винтами M12.

• Индикаторы уровня для использования с жидкостями, содержащими спирт.

• Индикаторы уровня из прозрачного технополимера, устойчивого к УФ-излучению.

• Электрический датчик максимальной температуры с порогом срабатывания при 70 °C или 90 °C.

Аксессуары по запросу

FC.M12x1: удлинители с 4-полюсным осевым гнездовым разъемом M12.

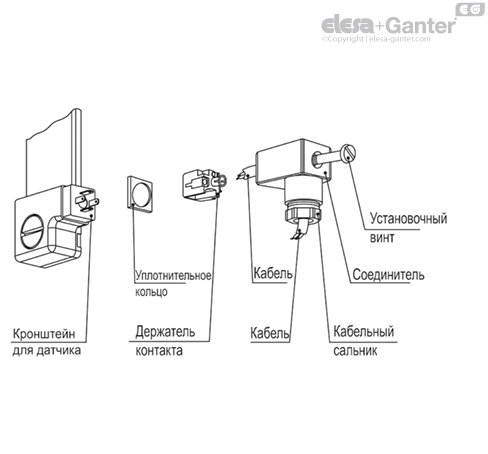

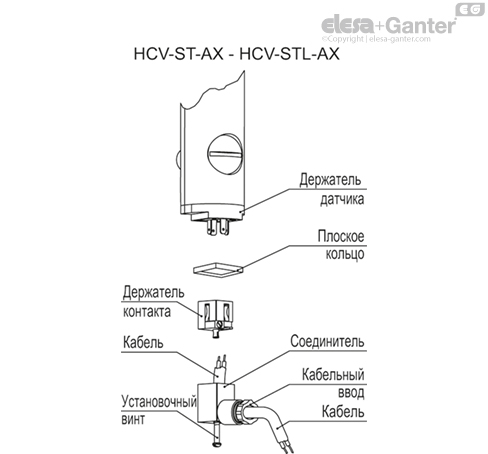

Указания по сборке гнездового разъёма

• Отсоедините разъeм от индикатора, открутив расположенный на разъeме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

• Вставьте кабель в разъём (стандартный разъём) и присоедините провода к клеммам 3 и заземления (4) держателя контакта.

• Соберите путём вставки держателя контактов в разъем в требуемом положении.

• Вверните разъeмы в индикатор, а затем затяните кабельные вводы.
