Характеристики
- Тип N: лёгкий, 2 стороны закрыты, смещение на 90°
анодированные, естественный цвет N
Информация

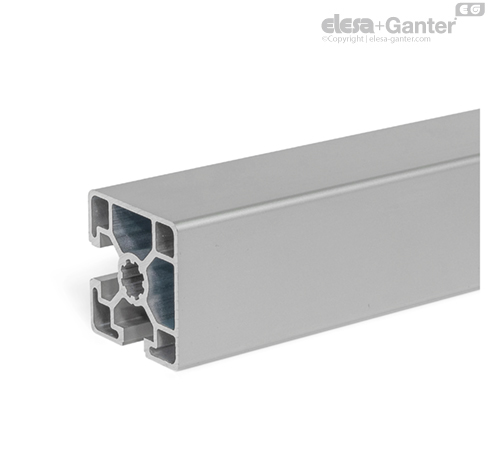

Алюминиевые профили GN 11b с частично закрытыми пазами изготовлены методом экструзионного формования. Они могут использоваться, например, для лёгкой установки защитных оболочек, оборудования рабочих мест или перегородок, когда требуется привлекательный вид.
Алюминиевые профили в сочетании со съемными и пригодными к повторному использованию приспособлениями образуют гибкую модульную систему. Принадлежности можно крепить либо к пазам, либо к торцовым поверхностям через отверстия.
Стороны с закрытыми профилями облегчают очистку. Лёгкий тип профилей, как правило, используется для небольших нагрузок или для оптимизированных по весу конструкций.
Алюминиевые профили поставляются в связках. В таблице представлено количество профилей в связке.
Механические данные (в направлении экструзии)
- Материал: Al Mg Si 0.5 F25 (EN AW – 6063)
- Состояние поставки: состояние искусственного старения
- Анодированное покрытие: E6EV1 (естественный цвет), толщина слоя: 10 мкм
- Отклонения размера согласно DIN EN 12020-2
- Прочность на разрыв Rm мин. 245 Н/мм²
- Предел текучести Rp0,2 мин. 195 Н/мм²
- Плотность 2,7 кг/дм³
- Коэффициент линейного расширения 23,6x10-6 1/k
- Модуль упругости E ≈ 70 000 Н/мм²
- Твёрдость ≈ 75HB -2,5/187,5
Допустимая растягивающая нагрузка на паз
| n | Размер сетки | Тип профилей | FN* в Н |
| - | - | - | С гайками для Т-образных пазов GN 50b | С гайками для Т-образных пазов GN 51b | С болтами для Т-образных пазов GN 52b |
| - | - | - | Тип V / F | Тип S | - | - |
| 8 | 30 | Тяжёлый | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Лёгкий | 7500 | - | 5500 | 9000 |
| 10 | 45 | Лёгкий | 7500 | - | 5500 | 9000 |
| 10 | 45 | Тяжёлый | 8500 | 17500 | 7500 | 9000 |
* Зависит от размера резьбы гайки / болта для Т-образных пазов
Свойства поперечного сечения
Wx, Wy = момент осевого сопротивления по отношению к изгибу
lx, ly = 2-й момент площади по отношению к изгибу
A = площадь поперечного сечения
m = связанная с длиной масса
| GN 11b Лёгкий тип профилей |
| s1 | s2 | n | Размер сетки | Ось изгиба x-x | Ось изгиба y-y | A | m ≈ |
| - | - | - | - | lx в см4 | Wx в см3 | ly в см4 | Wy в см3 | в см2 | в кг/м |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
