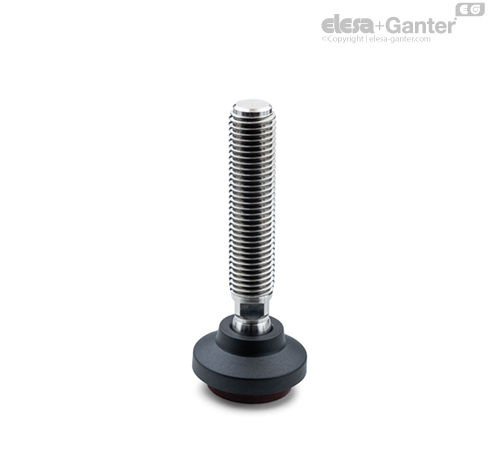

Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Амортизирующий элемент
Полиуретановая резина (PUR), естественный цвет, твёрдость по Шору по шкале А 50.
Винт с шарнирной головкой
Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком
Общая информация
Особенности
Разработаны для поглощения вибрации, ударов и шума, создаваемых подвижными элементами или несбалансированными вибрирующими массами корпусов оборудования и машин, которые могут привести к следующему:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- ущерб здоровью оператора;
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
Технические данные и рекомендации по выбору
Значение максимальной статической нагрузки, представленное в таблице, показывает статическую нагрузку для удельной нагрузки 0,4 Н/мм2, под действие которой может попадать амортизирующий элемент, для обеспечения оптимального поглощения вибраций.
Кроме того, в таблице представлены значения (l2) упругой деформации с нагрузкой макс. 0,6 Н/мм² в случае динамической нагрузки.
Эффективность демпфирования зависит от соотношения между частотой помех машины и собственной частотой амортизирующей опоры.
Собственная частота основания зависит от материала, геометрии и удельной нагрузки [Н/мм2], которой подвергается.
Удельная нагрузка получается путём деления применяемой нагрузки на опорную площадь амортизирующего элемента.

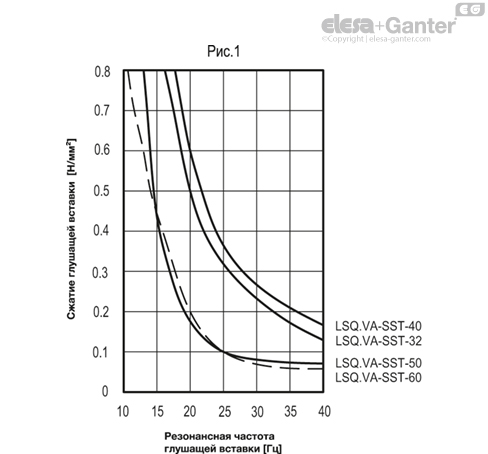

После вычисления удельной нагрузки собственная частота опоры может быть получена исходя из графика, представленного на рисунке 1.

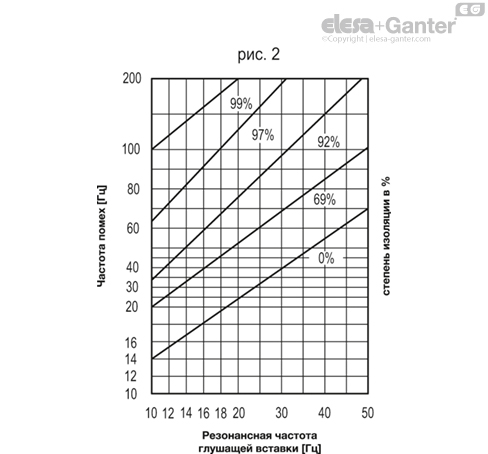

Демпфирование начинается, когда соотношение между частотой помех машины и собственной частотой амортизирующей опоры больше чем √2. Чем больше разница между частотой помех машины и собственной частотой опоры, тем больше демпфирование (см. рисунок 2).
Пример:
- Ожидаемая нагрузка на опору = 150 Н
- Удельная нагрузка LSQ.VA-32 = 150/239 = 0,63 Н/мм2
- Удельная нагрузка LSQ.VA-40 = 150/452 = 0,33 Н/мм2
- Таким образом, LSQ.VA-40 выбирается в качестве удельной нагрузки на примере и составляет менее 0,4 Н/мм2, что является оптимальным значением демпфирования.
- При вводе в график на рисунке 1 удельной нагрузки 0,33 Н/мм2 получают собственную частоту 26 Гц (кривая LSQ.VA-40).
- При вводе в график на рисунке 2 частоты 26 Гц выбранная опора начнёт демпфирование частот свыше 32 Гц. Демпфирование 69 % получается для частоты машины 61 Гц. Демпфирование 92 % получается для частоты машины 85 Гц.
Аксессуары
Аксессуары по запросу
Гайка из оцинкованной стали (см. Гайки NT.).
