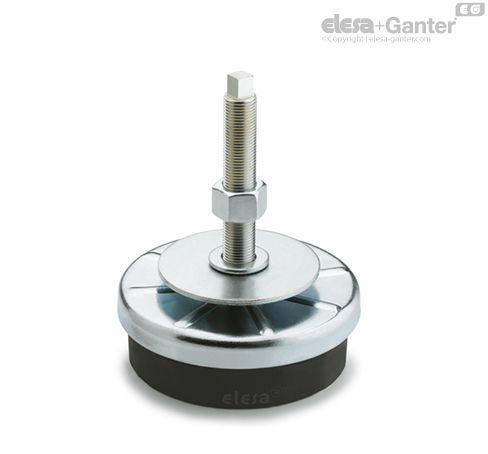

Регулируемые опоры с амортизацией вибрации

Особенности

Регулируемые опоры с амортизацией вибрации ELESA были разработаны для гашения вибраций, ударов и шумов, производимых подвижными элементами или несбалансированными вибрирующими массами оборудования и машин, которые могут привести к:

• возникновение неисправностей и сокращение срока службы оборудования и прилегающих к нему компонентов;
• ущерб здоровью оператора;
• шум.

Технические данные и рекомендации по выбору

1. Необходимые основные данные:
• частота возмущений: частота возмущающего колебания работающего механизма. В общем, она вычисляется по количеству вращений двигателя [Гц = об-мин/60];
• нагрузка, применяемая к каждому отдельному элементу амортизации вибрации [N];
• требуемая степень изоляции [%];
• значение отклонения элемента амортизации вибрации под заданной нагрузкой [мм];
• жёсткость, другими словами нагрузка, которая применяется к элементу амортизации вибрации, производит отклонение в 1,0 мм [Н/мм].
2. Как выбрать элемент амортизации вибрации:

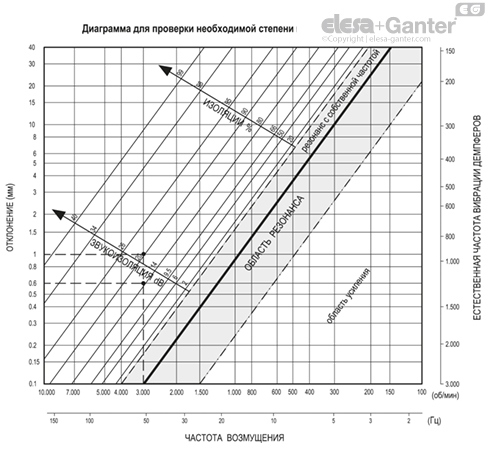

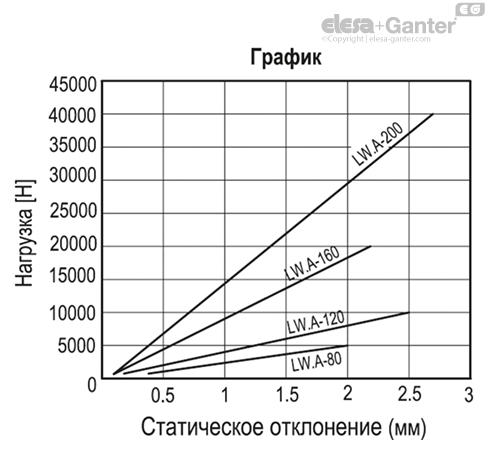

• с учётом графика для проверки степени изоляции пересеките значение частоты возмущений требуемой степенью изоляции (каждая степень изоляции соответствует линии на графике) и определите отклонение [в мм];
• разделите нагрузку, применяемую на элемент амортизации вибрации, на значение отклонения для вычисления требуемой жёсткости элемента амортизации вибрации;
• сравните вычисленную жесткость со значением жёсткости, указанным в таблице, и выберите элемент амортизации вибрации, который представляет ближайшее значение (ниже) к расчётному.
3. Проверка:
• отклонение выбранного элемента амортизации вибрации может быть получено по графику на основе нагрузки;
• пересеките значение частоты возмущений значением отклонения элемента амортизации вибрации на графике для вычисления степени изоляции, обеспечиваемой выбранным элементом амортизации вибрации;
• сравните полученное значение с требуемой степенью изоляции.
4. Пример:
• Условия использования: частота возмущений = 50 Гц (3000 об/мин); нагрузка, применяемая к каждой регулируемой опоре = 4000 Н; требуется степень изоляции на 80%;
• график показывает, что при частоте возмущений в 50 Гц и степени изоляции в 80%, получаемое отклонение составляет 0,6 мм;
• разделите применяемую нагрузку на полученное отклонение для вычисления требуемой жёсткости, которая составляет 4,000/0.6 = 6666 Н/мм;
• сравните вычисленную жёсткость со значением жёсткости, указанным в таблице, и выберите элемент амортизации вибрации, который представляет ближайшее значение (ниже) к расчётному;
• график показывает, что отклонение LW.A-120 (4,000 Н/мм) составляет 1 мм.
• пересекая значение отклонения с частотой возмущений в 50 Гц на графике, полученная степень изоляции составляет 90%.

Это значение даже больше требуемого; Ваш выбор оказался правильным.

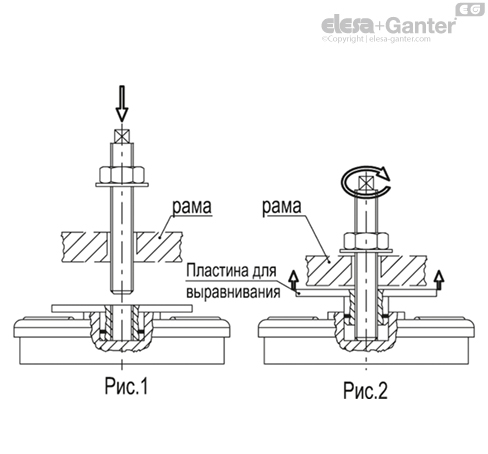

• Поместите основание элемента амортизации вибрации под машиной и вставите шток через отверстие (не резьбовое) в корпусе машины (рис.1)
• Поверните плоский конец штока для достижения контакта регулируемой пластины с машиной, таким образом получив требуемый уровень выравнивания. Затем зафиксируйте гайку и шайбу (рис.2)
