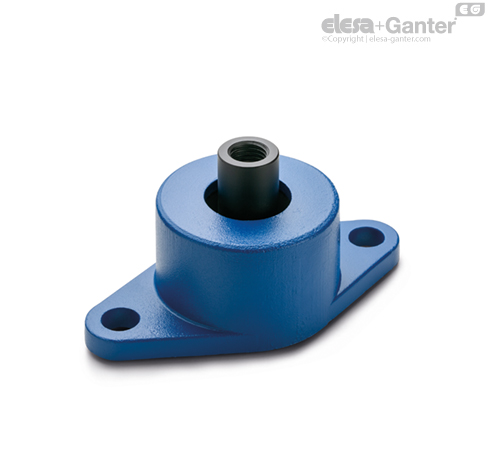

Основные характеристики
Корпус фланца
Алюминий с покрытием нитроцеллюлозной эмалью голубого цвета RAL 5010.
Резьбовая бобышка
Сталь с покрытием чёрного цвета.
Корпус демпфера вибраций
Бутадиен-нитрильный каучук NBR.
Твёрдость по Шору 30, 50, 60 A ± 5.
Общая информация
Особенности и области применения
Они обычно используются для устранения сильных вибраций в случаях, когда требуется устойчивость к натяжению и сжатию.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
Данные устройства особенно подходят для использования со станками, прессами для формовки пластмасс, специализированными станками и системами амортизации удара.
См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.
Кривые отклонения, представленные на графиках, были получены путём статических экспериментальных испытаний с применением усреднённых величин.
Фактические значения могут отличаться примерно на ±10 % от представленных на графике.
| Описание | Прочность на сжатие | Осевая удерживающая сила |
Мин. нагрузка
[Н] | Макс. нагрузка
[Н] | Мин. отклонение
[мм] | Макс. отклонение
[мм] | Мин. нагрузка
[Н] | Макс. нагрузка
[Н] | Мин. отклонение
[мм] | Макс. отклонение
[мм] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Минимальная нагрузка — величина, ниже которой демпфер вибраций не способен устранять вибрации из-за слишком большой жёсткости.
Максимальная нагрузка — величина, выше которой может возникнуть какая-либо неисправность, которая негативно скажется на работе демпфера вибраций.
Минимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее минимальной нагрузке.
Максимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее максимальной нагрузке.
