APC

Держатель для опорного зажима PC для круглых труб

Особенности и области применения

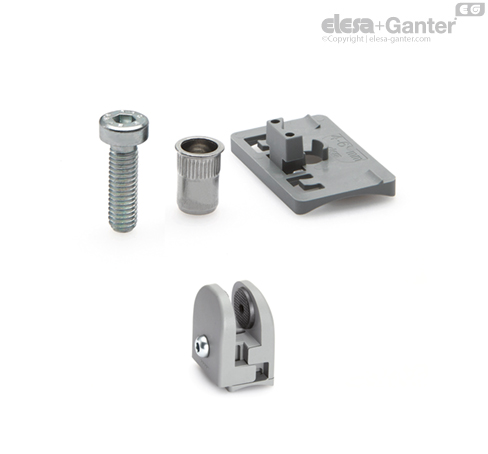

Комплект для установки опорного зажима PC на круглых трубах (макс. толщина = 2 мм). В комплект входит держатель технополимера, резьбовая вставка М6 из оцинкованной стали для установки с помощью стандартной клепальной машины на трубе и винт с цилиндрической головкой M6.Держатели обеспечивают лучший эстетический результат для панелей толщиной от 4 до 6 мм и труб с диаметрами, указанными ниже:

• 30÷34 мм
• 40÷43 мм
• 48÷52 мм.

Инструкции по монтажу

• Вставьте укороченный винт с цилиндрической головкой M6 с гнездом для шестигранной головки DIN 7984 в пластиковый держатель.
• Вставляйте держатель в слот зажима PC до тех пор, пока захватывающий кронштейн не защёлкнется на место.
• Просверлите в трубе отверстие диаметром 9 мм.
• Установите резьбовую вставку на трубе с использованием клепальной машины.
• Установите опорный зажим на трубе, ввернув винт в резьбовую вставку.
