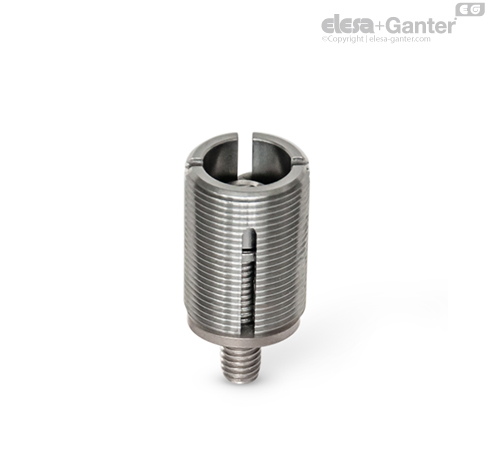

GN 355.2

Регулировочные элементы из нержавеющей стали

Регулировочные элементы из нержавеющей стали GN 355.2 предназначены для выравнивания и регулировки агрегатов и оборудования.

Они состоят из регулировочного винта, винта с головкой под торцевой ключ с диском и сферической шайбы. Регулировочный винт и сферическая шайба соединены между собой на постоянной основе.

Наружный диаметр сферической шайбы d₄ меньше внутреннего диаметра резьбы d₁, что обеспечивает возможность монтажа при недоступной посадке.

После выполнения регулировки с помощью монтажных инструментов, GN 355.1 поставляемых в качестве дополнительных принадлежностей, винт плотно затягивается, благодаря чему регулировочный винт и сферическая шайба расходятся, обеспечивая этим защиту от перекручивания в резьбовом отверстии.

Значения w и x, указанные в таблице, и значения допустимой статической нагрузки следует считать ориентировочными. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования.

• Монтажные приспособления GN 355.1 (См. № кода в таблице)

• Характеристики нержавеющей стали
