Характеристики
Тип
- Тип SV: с амортизирующим элементом
Сталь
- Класс прочности на разрыв 5.8
- zinc plated, blue passivated
Амортизирующий элемент
Эластомер (PUR)
- противоскользящий, проклеенный
- Рабочий диапазон от –30 до 70 °C
Шестигранная гайка ISO 4032
Оцинкованная сталь, пассивация
Информация
Указанная нагрузка в вышеприведенной таблице для регулируемых опор GN 342.2 является рекомендательной и в её пределах амортизирующий элемент может быть постоянно подвержен воздействию.
Эта статическая нагрузка равняется осевой нагрузке на участке 0,4 Н/мм2, при которой амортизирующий материал достигает своих оптимальных динамических амортизирующих характеристик. При этом также учитывается дополнительная нагрузка до 0,6 Н/мм2 в случае динамической нагрузки.
Регулируемые опоры GN 342.1 не подлежат разборке.
Поглощение вибраций – График эффективности
При использовании регулируемых опор GN 342.2 производится следующая дифференциация в поглощении вибрации:
Активные вибрации:
Вибрации, передаваемые в окружающую среду или окружающее оборудование от действующего оборудования, например.
Пассивные вибрации:
Вибрации, передаваемые оборудованию или его деталям от вибрирующей среды или от основания.
Эффективность поглощения вибраций зависит от интерференционной частоты поглощаемой вибрации, а также от резонансной частоты самого демпфирующего элемента.
Абсорбирующий эффект вибрации достигается только тогда, когда интерференционная частоа в √2 раза больше резонансной частоты демпфирующего элемента. Чем больше разность [Δ] между ними, тем лучше эффект затухания.
Резонансная частота демпфирующей подкладки зависит от типа (состава) материала поперечной секции и от статической нагрузки.
На графиках слева показаны все необходимые характеристики стандартного материала (SR 450-12) демпфирующего элемента. По запросу доступны демпфирующие элементы с другими поглощающими свойствами.
Пример
Допустим, что нагрузка на регулируемую опору 400 Н
Сжатие регулируемой опоры d1 = 32
400 Н / 707 мм2 = 0,57 Н/мм2
Сжатие регулируемой опоры d1 = 40
400 Н / 11340 мм2= 0,34 Н/мм2
Следовательно, необходимо выбрать регулируемую опору с d1 = 40 мм, которая оказывает давление в 0,4 Н/мм2.

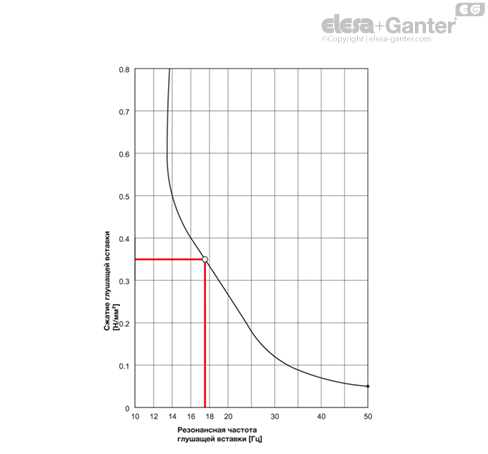

Вышеприведённый график показывает:
Резонансная частота при сжатии 0,34 Н/мм2: 17,5 Гц

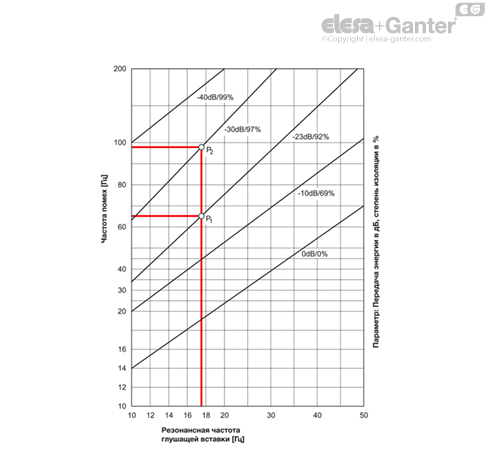

Нижеприведённый график показывает:
Степень изоляции при интерференционной частоте 66 Гц (P1): 92 %
Степень изоляции при интерференционной частоте 98 Гц (P2): 97 %
При интерференционной частоте около 200 Гц степень изоляции составляет 100 %.
