Характеристики
Types
- Тип OS: без пластмассового диска
- Тип KS: с пластмассовым диском, скользящий
- Тип KR: с пластмассовым диском, нескользящий
- Тип KSE: с пластмассовым диском, скользящий, электропроводящий (антистатический)
- Тип KRE: с пластмассовым диском, нескользящий, электропроводящий (антистатический)
Сталь
Класс прочности на разрыв 5.8
zinc plated, blue passivated
Тип KS / KSE
Пластмассовая крышка, полиацеталь (POM)
KS: белый цвет (естественный цвет) RAL 9001
KSE: чёрный цвет, электропроводящий
Удельное поверхностное сопротивление: < 106 Ом
Удельное объёмное сопротивление: < 107 Ом
DIN EN 61340-5-1 / 61340-2-3
Тип KR / KRE
Пластмассовая крышка из эластомера (ТПЭ), твёрдость по Шору А 78≈
KR: чёрный цвет
KRE: чёрный цвет, электропроводящий
Удельное поверхностное сопротивление: < 106 Ом
Удельное объёмное сопротивление: < 107 Ом
DIN EN 61340-5-1 / 61340-2-3
Шестигранная гайка ISO 4032
Steel, zinc plated, blue passivated
Информация

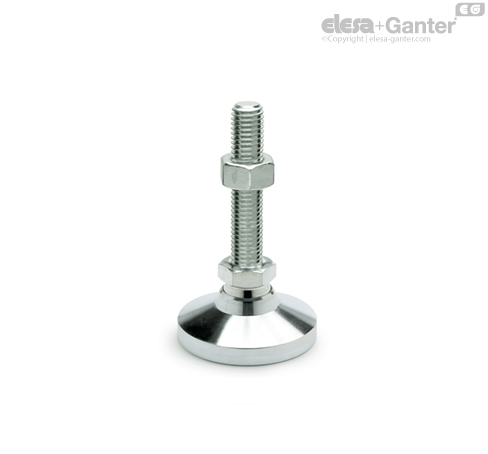

Статическая нагрузка на регулируемые опоры GN 343.2 ограничена несущей способностью шарнирного соединения с шпилькой (класс прочности на разрыв 5.8). Значения статической нагрузки (действительны только для типа OS/KS) в таблице относятся к чистой вертикальной нагрузке по отношению к регулируемой опоре. При нормальных условиях эксплуатации боковая или угловая нагрузка не является редкостью, номинальная нагрузка будет значительно уменьшена, что должно быть принято во внимание.
Выравнивающие опорные ножки GN 343.2 не могут быть демонтированы.
