NDE.Q

Торцевые заглушки для расширителей квадратных труб

Особенности и области применения

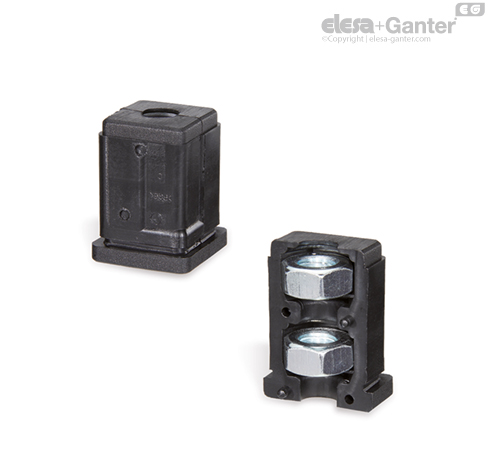

Двe детали торцевой заглушки имеют несколько установочных штифтов, которые расположены в специальных контрсёдлах. Два углубления внутри торцевой заглушки предусмотрены для двух шестигранных гаек DIN 934.

Благодаря конической форме углубления, торцевая заглушка оказывает давление на внутренние стенки трубки при затягивании гаек, таким образом обеспечивая разрывную прочность соединения.

Уровень разрывной прочности зависит от размерных допусков труб, состояния внутренних поверхностей труб и приложенного момента затяжки.

Торцевая заглушка обеспечивает соединение труб квадратного сечения с другими элементами или установку колёс либо регулируемых опор со стопорной гайкой. Установка простой регулируемой опоры не обеспечивает расширения концевого адаптера: для областей применения данного рода использование NDL.Q торцевых заглушек является более подходящей альтернативой.

Монтаж может быть выполнен простой установкой торцевой заглушки внутри трубы путём её вталкивания, без необходимости использования винтов или других крепёжных деталей.

Специальные исполнения доступны по запросу

Торцевая заглушка без гаек или смонтированная с использованием только одной гайки DIN 934.
