TCC-SJD

Двойное шаровое соединение

Особенности и области применения

Двойное шаровое соединение предназначено для монтажа на зажимах TCC.

Две втулки со сферическими гнёздами должны использоваться для каждого двойного шарового соединения TCC-SJA, не входят в комплект поставки.

Технические данные

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми винтами с рекомендуемым крутящим моментом 5 Н·м.

Каждое шаровое соединение может свободно вращаться и наклоняться под углом максимум +/-30 градусов.

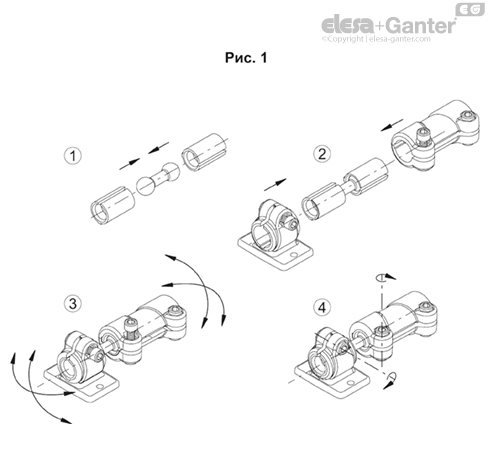

Инструкции по монтажу (рис. 1)

• С нажимом установите шаровое соединение в один из концов втулки и повторите эту же процедуру для другого соединения.

• После ослабления нажимных винтов установите втулки в них до щелчка.

• Поверните соединения в требуемом положении.

• Затяните винты зажимов.

Рекомендуется при необходимости ослабить нажимные винты для изменения положения соединений.
