Характеристики

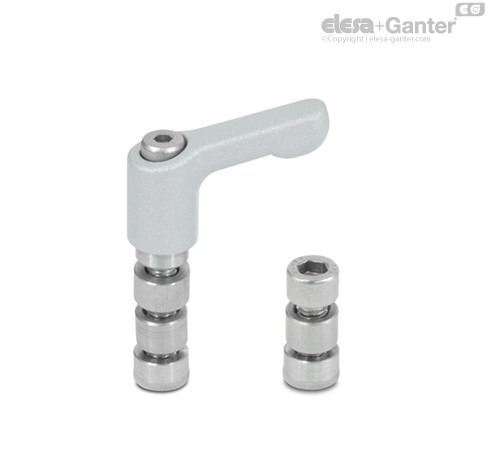

Типы
- Тип S: с винтом с цилиндрической головкой DIN 912
- Тип K: с регулируемыми рычагами управления
Рукоятка
Цинк, литьё под давлением
с пластиковым покрытием
серебряный цвет, RAL 9006, текстурированная отделка
Резьбовая вставка, распорная втулка,
центрирующая втулка, резьбовая втулка
Нержавеющая сталь AISI 303
Винт с цилиндрической головкой DIN 912
Нержавеющая сталь AISI 304
Информация
С зажимными втулками GN 511.1 поворотными установочными зажимами GN 482 может соединяться с Т-образными поворотными установочными зажимами GN 483 и соединительными установочными зажимами GN 484 размеров показателя k в месте соединения поворотных зажимов.
Центрирующая втулка позиционирует поворотные установочные зажимы относительно друг друга. Во время сборки резьбовая втулка с насечкой вставляется самим зажимным винтом и вталкивается в один из двух шарниров
Подходящие зажимные комплекты приведены в таблицах размеров соответствующих поворотных установочных зажимов.
