Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка. Стопорные язычки из технополимера на основе полиацеталя (POM).
Никелированный цинковый сплав.
Оцинкованная сталь, толщина 2 мм.
Никелированная медь.

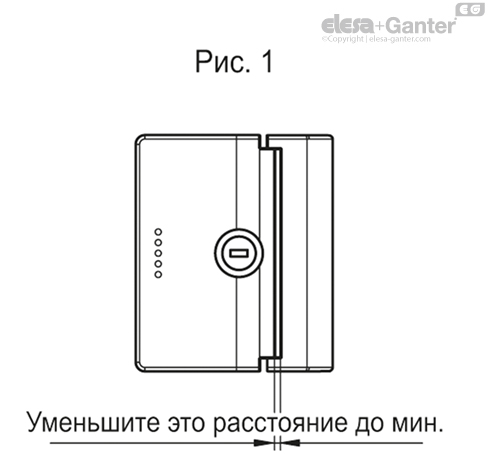

Для обеспечения надлежащей силы открывания (45 Н при условии, что ручка собрана в лучших условиях), мы рекомендуем в процессе сборки расположить элементы ручки как можно ближе (рис. 1).

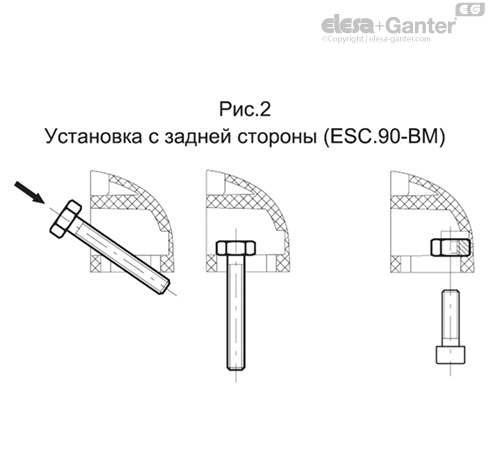

Монтаж с задней стороны при помощи винтов с шестигранной головкой M6 DIN 933 или шестигранных гаек M6 DIN 439B: расположите винт, как показано на рис. 2. Для облегчения сборки с помощью гайки рекомендуется вначале закрепить гайку, как показано на чертеже.

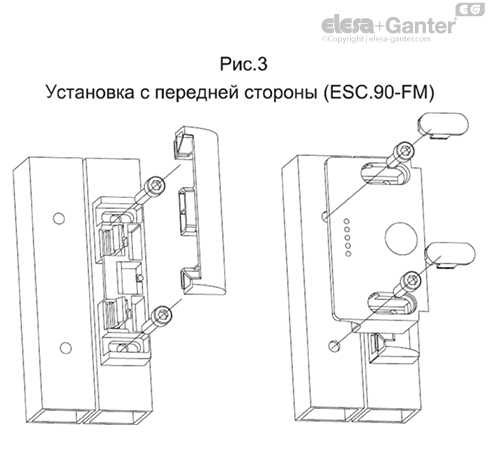

Монтаж с передней стороны с помощью винтов с цилиндрической головкой M6: разместите дверную раму и дверь, используя соответствующие заглушки, препятствующие доступ к винтам (рис. 3) (защита от постороннего вмешательства).
Рекомендуемый момент затяжки: 5 Н·м.
Только при открытой двери можно снять крышки с помощью отвертки как с двери (рис. 4), так и с дверной рамы (рис. 5).
