Характеристики
Корпус / стопорное кольцо
Цинк, литьё под давлением
Покрытие ZNDG Pass. nano®
Стопорное кольцо
С дополнительным порошковым покрытием
черный цвет, текстурированная матовая поверхность
Направляющая
Пластик (полиамид PA)
Черный
Нажимная кнопка
Пластик (полиамид PA)
светло-серый цвет
Шестигранные гайки
Сталь
Оцинкованный, синий пассивированный
Информация

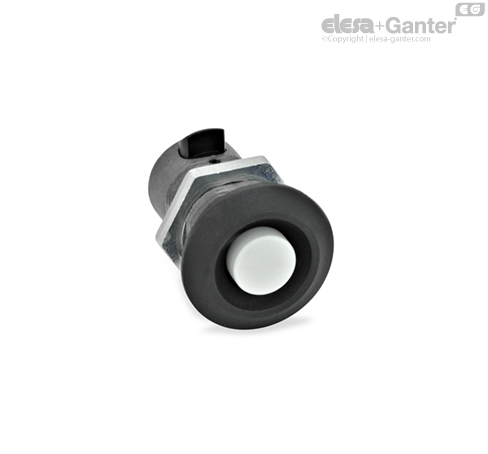

Замки с защелкой GN 315.1 отличаются радиальной подпружиненной направляющей, осуществляющей запирающее действие.
При закрытии двери блокирующее действие запускается автоматически. Скошенная направляющая сначала оттягивается с помощью надлежащим образом установленной проушины, а затем перемещается в блокировочное положение посредством нажимной пружины.
Дверь отпирается с помощью кнопки.
Если для управления дверью никакие функциональные элементы не требуются или если такой элемент смонтирован отдельно, то используются замки с защелкой GN 315.1.
Инструкции по сборке и монтажу
Эти замки с защелкой могут быть использованы для фиксации двери, крышки или люка, но не зажимать их.
Вот почему важно установить длину захвата А (дверь + толщина дверной рамы) с максимальной точностью.

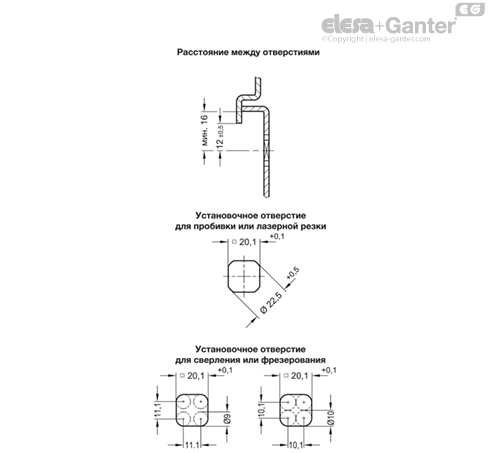

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Замок с защелкой вставляется через отверстие спереди. Затем монтажная гайка просто устанавливается на направляющей сзади и завинчивается.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
