Основные характеристики
Корпус с ручкой и крепежным элементом
Технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка, устойчивая к воздействию УФ-лучей.
Корпус с защелкой
Технополимер на основе полиацеталя (PОМ), черный цвет, матовая отделка, устойчивая к воздействию УФ-лучей.
Общая информация
Особенности и области применения

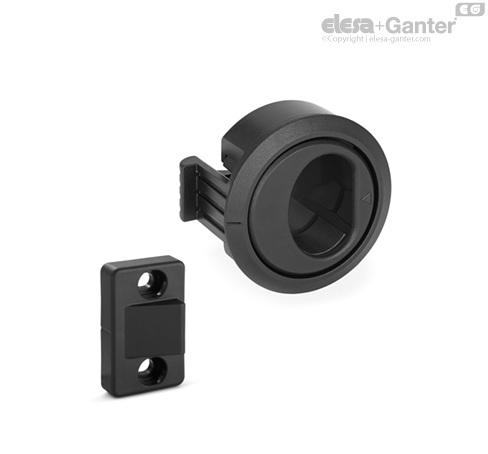

Продукт серии CMS объединяет в себе функции ручки и замка с защелкой.
Дверь открывается путем вытягивания ручки наружу со стороны метки в виде треугольника.
Крепежный элемент монтируется на дверную раму (рис. 1) или профиль (рис. 2).
Инструкции по использованию
Инструкции по монтажу
- Просверлите отверстия в двери на основе представленного шаблона.
- Установите корпус с ручкой в отверстия.
- Установите корпус с защелкой на корпус с ручкой через заднюю сторону двери до упора и зафиксируйте саморезными винтами из нержавеющей стали (входят в комплект поставки).
- В случае наличия рамы просверлите два отверстия на основе представленного шаблона. Чтобы правильно расположить крепежный элемент по отношению к защелке, совместите контрольные риски на крепежном элементе и на корпусе с ручкой.
- Установите крепежный элемент на раму или профиль при помощи винтов M5 с цилиндрической головкой и внутренним шестигранником (не входят в комплект поставки).
