CMS-CLEAN

Замки с защелкой

Особенности и области применения

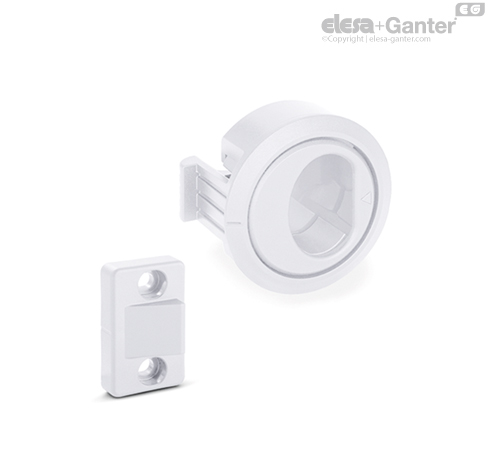

CMS-CLEAN сочетает в себе функции ручки и замка с защелкой.

Дверь открывается путем вытягивания ручки наружу со стороны метки в виде треугольника.

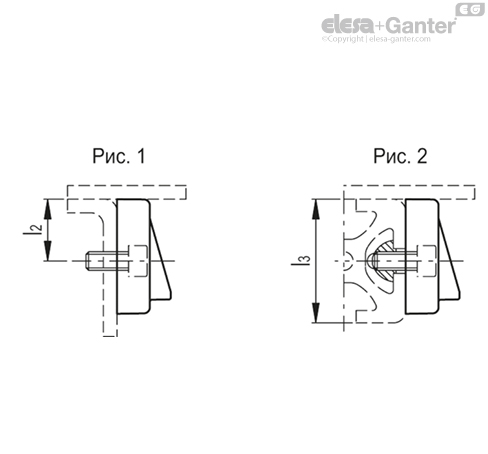

Крепежный элемент монтируется на дверную раму (рис. 1) или профиль (рис. 2).

Особенно подходит для использования с медицинским и больничным оборудованием и машинами для пищевой промышленности, подлежит по гигиеническим причинам частым процедурам глубокой очистки.



Инструкции по монтажу

• Просверлите отверстия в двери на основе представленного шаблона.

• Установите корпус с ручкой в отверстия.

• Выполните установку корпуса с защелкой на корпусе с ручкой на задней стороне двери до упора и установите саморезы из нержавеющей стали AISI 316 (входят в комплект поставки).

• В случае наличия рамы просверлите два отверстия на основе представленного шаблона. Чтобы правильно расположить крепежный элемент по отношению к защелке, совместите контрольные риски на крепежном элементе и на корпусе с ручкой.

• Установите крепежный элемент на раму или профиль при помощи винтов M5 с цилиндрической головкой и внутренним шестигранником (не входят в комплект поставки).
