Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, сертифицированный, самозатухающий UL-94 V0.
Кольцевое уплотнение
Силикон наносится непосредственно на заднюю сторону головки статора.
Шайба с гибкими фиксирующими крыльчатыми выступами и саморезы
Нержавеющая сталь.
Ключ
Технополимер на основе полиамида (ПА).
Угол поворота
90°.
Защита IP
Класс защиты IP65 в соответствии с таблицей EN 60529.
Стандартные исполнения
- CQTF/A: углубление с двумя выступами для ключа.
- CQTF/T: треугольное углубление для ключа.
Максимальная постоянная рабочая температура
130 °C.
Инструмент для демонтажа (заказывается отдельно)
Код 421550 ATTREZZO CQT.FM. из нержавеющей стали AISI 304.
Общая информация
Особенности
Быстрая сборка при толщине стального листа 1–2 мм.
Технические данные
Сертификация "V0" в соответствии с UL-94 V (лаборатории UL по технике безопасности в США) (см. Технические данные) указывает, что на испытуемом пластиковом образце определённых формы и размера в вертикальном положении пламя гаснет в течение 10 секунд, не вызывая образования капель расплава.
Инструкции по монтажу
Инструкции по монтажу

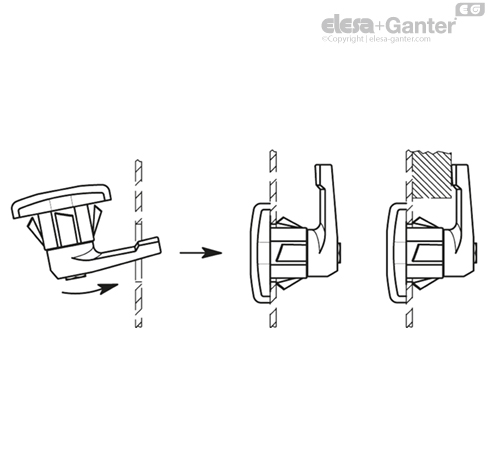

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.
Замки поставляются с присоединённым рычагом для ускорения монтажа.
При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
