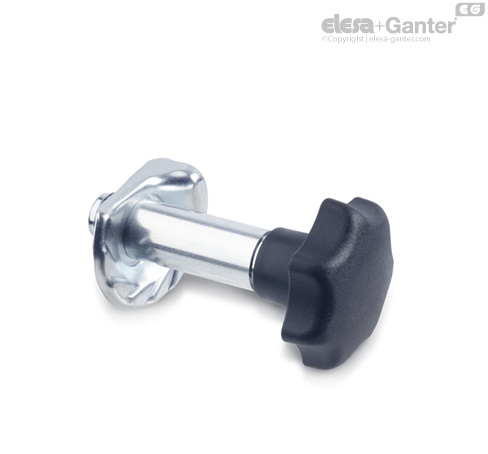

GN 117

Защелки

Замки GN 117 являются вибростойкими и имеют прижимной диапазон до 10 мм. Блокировка осуществляется поворотом ручки по часовой стрелке.

Привлекает внимание его простая и, следовательно, экономичная установка.

• Список типов защелок

• Характеристики пластика



Поворачивая замок по часовой стрелке, ступенчатая и подпружиненная кулачковая защелка заходит за раму и закрывает дверь.

Большой радиус втягивания кулачка (10 мм) позволяет успешно использовать эти замки на дверях с уплотнительными лентами. При выборе величины 'Z' необходимо учитывать толщину дверного полотна. Пружинный кулачок (тарельчатая пружина) препятствует открыванию двери под действием вибрации.

В двери должно быть отверстие Ø 16 мм на расстоянии 23 мм от дверной рамы до центра отверстия. Болт вставляется спереди. Распорная втулка, кулачковая защелка и тарельчатые пружины устанавливаются на валу с внутренней стороны в этой последовательности.

Самоконтрящаяся гайка имеет крутящий момент, обеспечивающий свободное перемещение защелки.
