VCK+G (для дверей толщиной S > 5 мм): сообразно VCK, но с промежуточным положением направляющей втулки и гайки (за исключением типа с L = 24 мм) из никелированной латуни и плоской пружинной шайбой из оцинкованной стали.

спиральный кулачок замка из спечённой нержавеющей стали AISI 316 L с отверстием для штифтового соединения;

VCK+G-SST (для дверей толщиной S ≤ 5 мм): подобно VCK-SST, но с промежуточным положением направляющей втулки, гайки и плоской пружинной шайбы DIN 6798 из нержавеющей стали AISI 303.

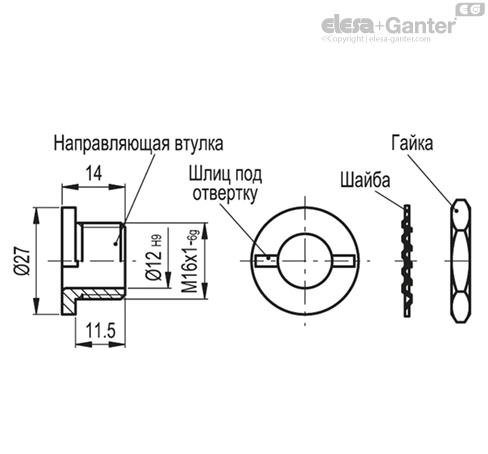

Комплект направляющей втулки и гайки (см. таблицу с кодами и описаниями).

Выберите ручку с длиной штока (l) в соответствии с условиями, приведёнными в таблице ниже.
Просверлите цилиндрическое монтажное отверстие в двери в соответствии с условиями, приведёнными в таблице.
Просверлите отверстие в штоке для штифта на расстоянии "f" от ручки в соответствии с условиями, представленными в таблице.

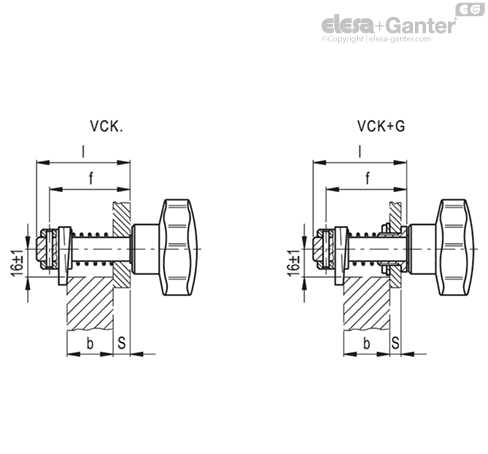

Установите шток в отверстие двери и соберите другие компоненты.

Ручки-задвижки VCK. поставляются в разобранном виде.

Толщина двери / Выступ		исполнения	длина штока (l)	Крепежное отверстие	Pасстояние между отверстиями для штифтов
S ≤ 5	S+b ≤ 9	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	b > 5	VCK. VCK-SST	24	Ø12 H9	f=S+b+8.5
S ≤ 5	S+b ≤ 31	VCK+G VCK+G-SST	46	Ø16 H9	f=S+b+11
	b > 22.5-S		46
	S+b ≤ 39		54
	b > 27.5-S		54
	S+b ≤ 49		64
	b > 29.5-S		64
S > 5	S+b ≤ 31	VCK. VCK-SST	46	Ø12 H9	f=S+b+8.5
	b > 11		46
	S+b ≤ 39		54
	b > 16		54
	S+b ≤ 49		64
	b > 18		64
