Характеристики
Типы
- Тип VK8: Эксплуатация с квадратным шпинделем A/F8
- Тип SCH: Эксплуатация с пазом
- Тип VDE: Эксплуатация с двойной бородкой
- Тип RG: Эксплуатация с ручкой с накаткой GN 7336
- Тип KG: Эксплуатация с гаечным ключом
- Тип HG: Эксплуатация с рычагом
- Блокировочный механизм AISI 316
все ручки (Тип RG / KG / HG)
- чёрный цвет, матовая отделка
- Крышка светло-серая, матовая
Информация

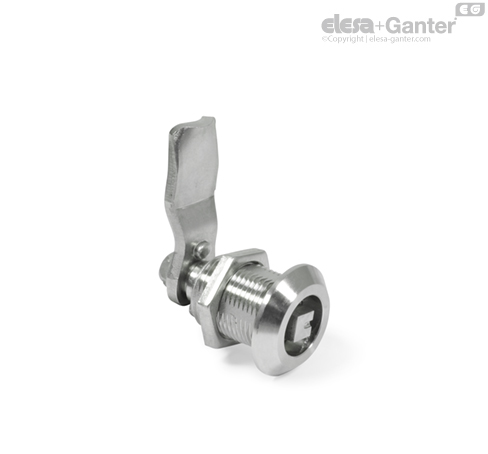

Поворотные зажимные замки из нержавеющей стали GN 516.5 имеют закрывающий механизм, который передает вращательное движение рабочего элемента / ключа в 90° поворот, а затем в 6-мм линейный ход.
Bu mekanizma, elastik bir elemanla (kapı / gövde contası) bağlantılı olarak son konumda (tutma konumu) sıkı ve titreşime karşı dayanıklı bir kilitleme yapmak gibi yaygın uygulamalar için tasarlanmıştır.
9 защелок с различными рукоятками охватывают блокировочные расстояния (зоны удерживания) от 19 до 41 мм. Если измеренное удерживающее положение находится между двумя блокировочными расстояниями A, необходимо выбрать последующее меньшее значение.
Поворотные зажимные замки GN 516.5 поставляются с закрытой задвижкой.
Технические и монтажные инструкции
1. Задвижка в исходном положении.
Первый поворот привода / ключа на 90° приведет к перемещению замки в обычное положение фиксации.
3. Следующий поворот привода на 90° приведет к подъему замки в линейном направлении на 6 мм с натяжением дверного полотна к раме или уплотнению.
макс. момент затяжки: 4.5 Нм
макс. осевая сила: 340 Н
макс. статическая нагрузка: 340 N
Для монтажа установите диаметр отверстия на двери, как показано на монтажном чертеже. После сборки поворотная зажимная задвижка выталкивается через диаметр отверстия с передней стороны. Затем шестигранная гайка может быть перемещена за задвижку с задней стороны и закреплена на месте с помощью болтов.
В серийном производстве диаметр монтажного отверстия наносится на дверное полотно путем пробивки или с применением лазера.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
