Характеристики
Типы
- Тип RG: Эксплуатация с ручкой с накаткой
- Тип VK7: Эксплуатация с квадратным шпинделем A/F7
- Тип VK8: Эксплуатация с квадратным шпинделем A/F8
- Тип DK: Эксплуатация с треугольным шпинделем (DK7)
- Тип SK6: Эксплуатация с шестигранником A/F6
- Тип VDE: Эксплуатация с двойной бородкой
Корпус
Цинк, литьё под давлением
черного цвета, с пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
другие детали
Сталь
гальванически оцинкована с голубой пассивацией
Ручка с накаткой (тип RG)
Пластик (полиамид PA)
- Ручка черного цвета, матовая
- Крышка, светло-серая, матовая
Информация

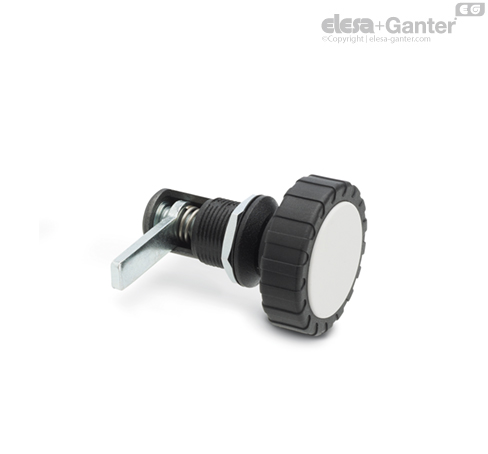

Отличительной особенностью поворотных зажимных замков GN 116.1 является их широкий диапазон захвата в 12 мм с 5 ключами от А1 до А5, охватывающих диапазон захвата от 4 до 46 мм с широким наложением. Такая конфигурация обеспечивает более обширный ход закрывания внутри отдельных замковых зазоров, например, из-за уплотнений.
С допустимым моментом затяжки в 2 Нм для зажимного винта, ключ создает равнодействующую силу ок. 300 Нм на ключе.
Инструкции по сборке и монтажу
При повороте замки по часовой стрелке ключ сначала повернется на 90° и, таким образом, переместится в положение закрытия.
При продолжении поворота резьба (M10) переместит ее в продольном направлении (макс. 12 мм) и, в результате, прижмет дверь к раме.
При открытии посредством поворота против часовой стрелки, ключ переместится назад и освободит дверь поворотом на 90°.
Нажимная пружина создает трение, необходимое для поворота на 90°.

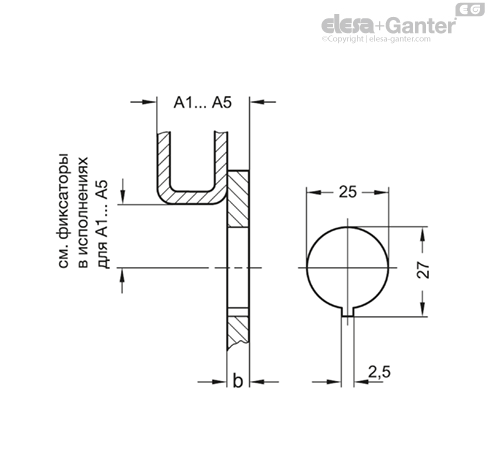

При монтаже в двери должно быть предусмотрено отверстие, как показано на схематическом чертеже.
Фиксатор проталкивается через просверленное отверстие с передней стороны, шестигранная гайка может быть установлена над ключом с задней стороны. Этап монтажа может быть осуществлен только в случае, если ключ находится в продольном направлении в конечном положении и приблизительно в середине диапазона вращения.
