PR-CH

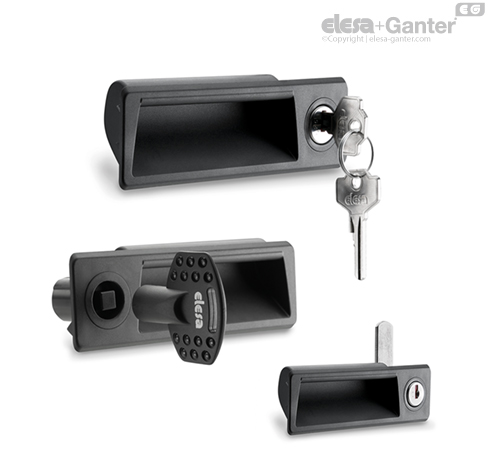

Утопленная ручка со встроенным замком

Технические данные

Коэффициенты сопротивления подъёму (F1) и выдёргиванию (F2), приведённые в таблице, являются результатом испытаний, проведённых в лаборатории с ручками, установленными на панелях из листового металла толщиной 1,5 мм.



Инструкции по монтажу

1. Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
2. Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

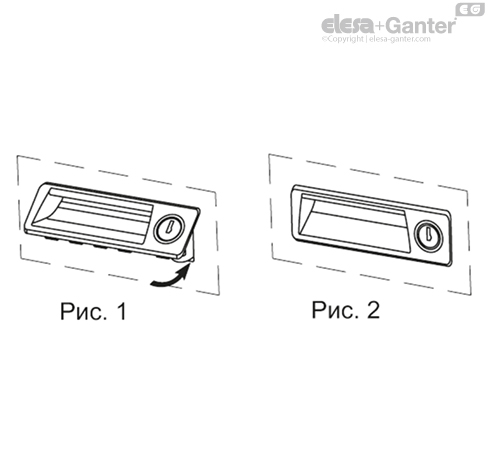

3. Установите верхнюю часть ручки в корпус (рис. 1).
4. Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).





Аксессуары по запросу (заказываются отдельно)
