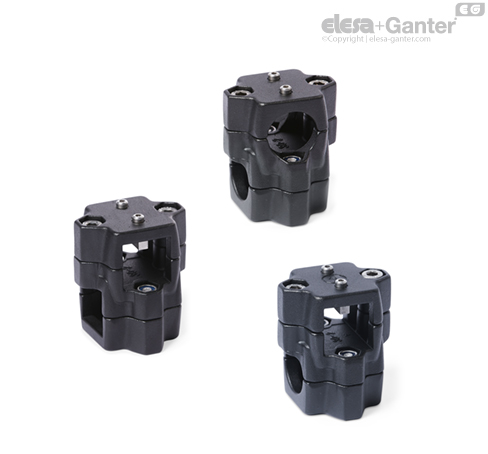

GN 134.1

Двусторонние зажимы линейного привода

Двусторонние зажимы линейного привода GN 134.1 основаны на двусторонних соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода.

Крепёжные отверстия d₃ для шпонки всегда расположены в отверстии d₁ или квадрате s₁ в одноосной системе. Центрирующие втулки в сквозном отверстии не допускают осевой зазор. Ширина s₁ квадрата выравнивается по размерам с зазором квадратных линейных приводов.

Зажимные квадраты s₂ поставляются в необработанном виде в одноосном исполнении.

Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 перечисленные в таблице в качестве принадлежностей.

• Регулируемые ручки рычажного типа GN 911

• Характеристики пластика

• Характеристики нержавеющей стали
