GN 2424

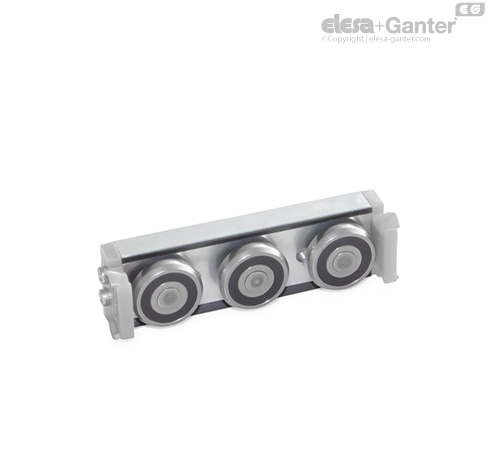

Каретки на кулачковых роликах

Каретки кулачковых роликов GN 2424 используются вместе с линейными направляющими кулачковых роликов GN 2422 для построения систем линейных направляющих. Они применяются для организации линейного перемещения в машиностроении и при изготовлении кондукторов.

В зависимости от типа каретки кулачковых роликов, они могут быть установлены в осевом или в радиальном направлении относительно осей роликов. Также в зависимости от типа направляющих устанавливаются соответствующие скребки, с задействованием дополнительных уплотнительных кромок типа N в продольном направлении.

• Системы линейных направляющих

• Каретки кулачковых роликов с числом роликов более 3

• Другие расположения роликов

Начальное натяжение и зазор кареток кулачковых роликов в направляющей могут быть настроены во время сборки. Оба внешних ролика несут каретку со средним роликом (для эксцентриковой регулировки), поддерживающим каретку на противоположной стороне направляющей. Подробные инструкции по сборке и необходимым инструментам поставляются с каждой кареткой кулачковых роликов.

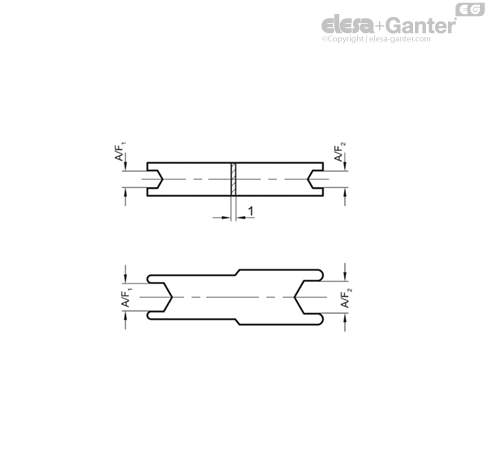

При необходимости отдельно можно заказать рожковые ключи  GN 2424.1  , которые доступны в двух размерах:

A/F₁ / A/F₂ = 8 для конструкции с h₁ = 18, Артикул № GN 2424.1-8-8

A/F₁ = 13 и A/F₂ = 15 для конструкции с h₁ = 28 / 35 / 43, ртикул № GN 2424.1-13-15

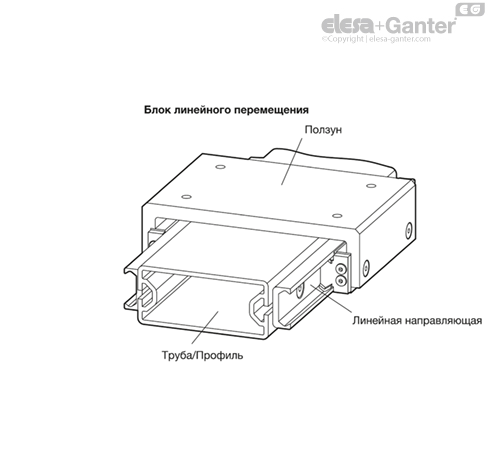

Системы линейных направляющих обеспечивают надёжное и экономичное линейное перемещение оборудования. Их отличительными особенностями являются длительный срок службы и бесшумная работа при минимальном обслуживании. Это делает системы роликовых направляющих незаменимыми механизмами для эффективного и безопасного перемещения оборудования без какого-либо существенного расхода энергии.

В ассортимент продукции входят все компоненты, необходимые для сборки и установки систем линейных направляющих, которые характеризуются компактными размерами. Все несущие системы направляющих состоят из одной внешней направляющей с роликами или роликовыми каретками, движущимися внутри направляющей.

Основой систем линейных направляющих являются рельсы. Возможны варианты исполнения как с фиксированными, так и с плавающими подшипниками, причем фиксированный тип подшипника направляет ролики, движущиеся внутри рельса, на двух уровнях, тогда как тип с плавающим подшипником делает это только на одном уровне. Объединение двух этих версий поможет компенсировать любые перекосы и отсутствие параллельности в конструкциях. Таким образом сводятся к минимуму сложные подготовительные работы, вызванные необходимостью механической обработки прилегающих компонентов. Рельсы обеих версий монтируются либо через утопленные отверстия для потайных винтов, либо через конические отверстия под углом 90 ° для самоцентрирования.

Каретки на кулачковых роликах поставляются в трех различных вариантах исполнения, которые различаются по конструкции (радиальное либо осевое расположение), материалу и степени уплотнения. Все каретки имеют по три ролика, центральный из которых всегда имеет регулируемую эксцентриком шарнирную опору, используемую для определения начальной точки напряжения или зазора внутри рельса. В зависимости от варианта исполнения рельса, скребки можно устанавливать на разных концах каретки.

Кулачковые ролики по конструкции похожи на радиальные шариковые подшипники: для их крепления также используются несъемные шарнирные опоры в качестве монтажной точки.

Для специальных применений кулачковые ролики и скребки также могут поставляться отдельно от кареток и в исполнении по специальным стандартам.

Все варианты исполнения доступны с номинальными размерами рельсов h₁ = 18, 28, 35 и 43 мм. Помимо стандартных размеров, по индивидуальным заказам изделия поставляются с длинами рельсов до 3600 мм – в составе как однокомпонентных, так и комбинированных систем.



Для обеспечения максимальной гибкости системы линейных направляющих рельсов производятся из перечисленных ниже компонентов. Те или иные компоненты можно заказать в любом количестве в зависимости от требований. Поскольку зачастую предполагается индивидуальная сборка линейных направляющих и кареток, эти компоненты поставляются в несобранном виде в отдельных упаковках.

По запросу доступны полностью предварительно собранные системы линейных направляющих для кулачковых роликов, включая направляющие GN 2422  также доступны каретки кулачковых роликов GN 2424.-



Допуски для смонтированных систем линейных направляющих

В комбинации рельсов  GN 2422  на кулачковых роликах предусмотрены следующие размеры и допуски.

Если в один рельс установлены несколько кареток на кулачковых роликах, между такими каретками может возникнуть смещение x, которое следует прибавить к расстоянию h₂.



Точность перемещения





Допустимое вертикальное смещение

Принцип неподвижного и плавающего подшипника обеспечивает компенсацию смещений в конструкции основания. Тем не менее, при использовании направляющих типов UV / UT и XV / XT не должны превышаться определенные допуски. В таблице ниже указаны максимально допустимые углы вертикального смещения фиксированного и плавающего подшипников. При достижении указанного значения отклонения нагрузку на направляющие необходимо снизить на 30 % от номинальной.

Для вычисления расстояния h₂ используется следующее уравнение: h₂ = a · tan w. Значение w подставляется из таблицы.

Пример: h₁ = 43, a = 650 мм, w max. = 0.171°

h₂ = 650 мм x tan 0.171° = 1.94 мм



Допустимое боковое смещение

Угловые отклонения и боковые смещения монтажной поверхности можно компенсировать с помощью рельсов с фиксированными и плавающими подшипниками. Указанные в таблице значения x и z – это допустимые расстояния бокового смещения кулачковых роликов и кареток в рельсах типа UT / UV. Точкой отсчета является номинальная середина дорожки качения b_m.

Таким образом, отсутствие параллельности и угловые отклонения компенсируются по всей длине рельсов, что соответствует отклонению от суммы значений x и z.



Ширина упоров



Ширина упоров

При установке направляющих с утопленными монтажными отверстиями, типа UT и XT, убедитесь, что поверхность ровная, а отверстия с резьбой сопряжения достаточно нарезаны, чтобы винт с плоской головкой находился на одном уровне с направляющей.

Указанный момент затяжки винтов с плоской головкой должен сохраняться.



Скорость перемещения каретки

Смазка

После установки каретки на кулачковых роликах внутрь рельса рекомендуется нанести кистью небольшое количество специализированной смазки (например, Klüberplex BE 31-222) на дорожки качения.

Регулярно проверяйте слой смазки на наличие любых загрязнений, металлической крошки и т. п.

Если смазка загрязнена или изменила цвет, удалите ее с направляющих и роликов чистой тряпкой и нанесите новую.

Как правило, нанесение новой смазки требуется раз в год либо после прохождения кареткой расстояния, равного 100 км.

Рабочая температура

Номинальная нагрузка

При выборе оптимального типа роликовых направляющих решающее значение имеют установочное пространство, способ монтажа и действующие нагрузки. Выбирая каретки и кулачковые ролики, руководствуйтесь указанными ниже номинальными значениями.

Данные значения несущей способности являются ориентировочными и не подразумевают гарантийных обязательств или какой-либо ответственности компании-изготовителя. Ответственность за определение пригодности изделия для предполагаемого применения в каждом конкретном случае ложится исключительно на пользователя. На указанные значения могут влиять износ и внешние условия.



1. Убедитесь в чистоте дорожек качения и кулачковых роликов.

2. Слегка ослабьте монтажный винт центрального ролика, регулируемого эксцентриком, и вставьте каретку (без скребков) в рельс (см. также пункты 4 и 6).

3. Установите каретку на одном конце рельса. При сборке рельсов типов UT и UV с плавающими подшипниками требуются тонкие жесткие упоры (например, рожковые ключи или пластинчатые щупы), которые следует вставить под концы каретки, чтобы выровнять ее параллельно дорожкам качения направляющей.







5. Поворот рожкового ключа по часовой стрелке закрепит регулируемый кулачковый ролик напротив верхней дорожки качения, что позволит установить каретку без зазоров. Следует избегать чрезмерного предварительного натяжения, поскольку это приведет к увеличению трения и уменьшит полезный срок службы.

6. При использовании рожкового ключа для удержания шарнирной опоры в правильном положении, крепежный винт может быть умеренно затянут. Правильный момент затяжки будет проверяться позже.



7. Переместите каретки кулачковых роликов в направляющую и убедитесь, что свободный ход/умеренная предварительная натяжка наблюдаются по всей длине направляющей. Движение должно быть свободным с отсутствием любого люфта или затора роликоопоры в любой точке внутри направляющей.

8. Теперь затяните крепежный винт с рекомендуемым моментом затяжки, указанным в таблице, с помощью рожкового ключа, удерживая угловое положение кулачковых роликов на месте.

9. Теперь установите скребки, и для каретки кулачковых роликов типа N, продольное уплотнение. Для этого снимите каретку кулачковых роликов с направляющей.

10. Перед повторной вставкой каретки кулачкового ролика, убедитесь, что дорожки качения/ролики должным образом смазаны с использованием смазки для тяжёлых условий работы для линейных направляющих.
