GN 2408

Линейные направляющие

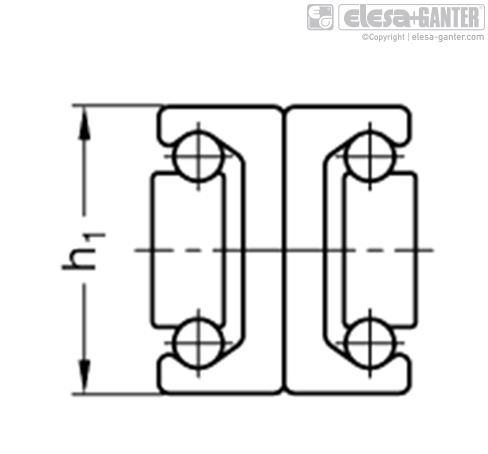

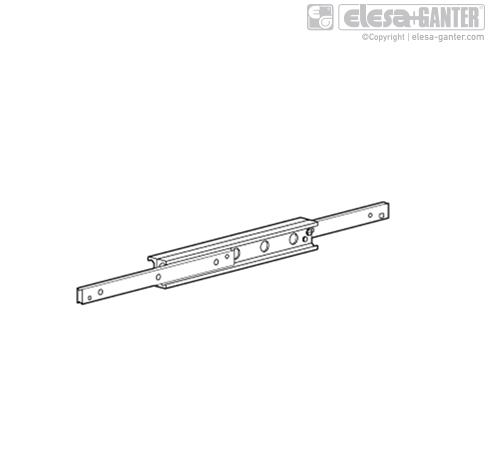

Телескопические линейные направляющие GN 2408 состоят из двух соединённых между собой направляющих. Они используются, например, при обработке материалов или автоматизации, а также при изготовлении кондукторов с прямолинейным движением, когда требуются большое выдвижение и низкая высота конструкции направляющей. H-образный профиль направляющих обеспечивает высокую степень прочности конструкции.

Направляющие и бегунки равны по длине.Обе направляющие могут быть раздвинуты таким образом, чтобы полученное выдвижение было длиннее, чем основание l₁.Снятие упорных винтов с направляющих разрешает ход бегунков с обеих сторон.Положение рельсы определяется только в двух крайних положениях.

В зависимости от требований имеется три типа с разными крепежными отверстиями.Внешние элементы должны ограничивать максимальное расстояние скольжения; опоры направляющей были разработаны для защиты от непреднамеренного извлечения бегунка из направляющей.

• Значения нагрузок и информация о системах линейных направляющих

• другие длины (на основе стандартной длины решётки 80 мм)

• Специальные длины (отверстие, начальное и конечное расстояния)

• Вариант исполнения с определенным движением рельсы (только для двустороннего хода)

Конструкция

Все салазки линейного перемещения состоят из внешней направляющей с бегунком, двигающимся внутри конструкции. Подшипники качения, удерживаемые на расстоянии и в положении с помощью шарикового сепаратора, находятся между направляющей и бегунком. Рельсы и каретки изготавливаются из термообработанной стали, что позволяет использовать их в промышленных условиях с высокими требованиями по нагрузкам, уровню шума и рабочему ресурсу.

Все конструкции доступны в номинальных размерах направляющих h₁ = 28, 35 и 43 мм, а также могут поставляться в длинах вне стандартного диапазона от 130 до 1970 мм, согласно индивидуальным требованиям.

Как правило, линейные направляющие регулируются таким образом, чтобы рельсы и каретка совмещались без зазоров (т.е. с умеренным предварительным напряжением). Дорожки качения кареток и рельсов проходят индукционную закалку, что в сочетании с подшипниками качения приводит к снижению износа и увеличению срока службы. На линейные направляющие наносится перманентная высококачественная смазка, специально предназначенная для подобных систем.

Для разных эксплуатационных требований изготавливаются направляющие различных типов. Например, каретки могут двигаться только внутри рельсов, выезжать из них частично либо полностью. Полностью выдвижные телескопические линейные направляющие представляют собой рельсы с движущимися внутри каретками. Каретки могут двигаться непосредственно внутри рельсов либо в промежуточных профилях.

Для установки направляющих в рельсах выполнены утопленные отверстия, а в каретках – раззенкованные либо потайные, в зависимости от типа. Компактные конструкции имеют преимущества при установке в ограниченных пространствах.



Типы





Примеры сборки



Номинальные нагрузки на телескопические линейные направляющие

При выборе оптимального типа роликовых направляющих решающее значение имеют свободное пространство, требуемая длина хода и действующие нагрузки. В таблице ниже указаны значения, рекомендуемые для выбора оптимального номинального размера направляющих.

Значения номинальной нагрузки являются ориентировочными и не подразумевают гарантийных обязательств или какой-либо ответственности компании-изготовителя. Ответственность за определение пригодности изделия для предполагаемого применения в каждом конкретном случае ложится исключительно на пользователя. На указанные значения могут влиять износ и внешние условия.



Статическая нагрузка и прогибание

Значения нагрузки, приведённые в таблицах, относятся к максимально допустимой силе, действующей в середине полностью раздвинутой профильной направляющей в третьем сегменте.

В случае если наблюдаются данные значения и телескопическая линейная направляющая полностью выдвинута, в конце бегунка или направляющей рейки происходит незначительное отклонение (перекос). Это обычно не оказывает никакого неблагоприятного воздействия на надлежащее функционирование устройства. При необходимости ориентировочные значения могут быть предоставлены по запросу.

Монтажные винты и отверстия

Скорость перемещения, проскальзывание сепаратора
