Характеристики
Поворотный диск
Нержавеющая сталь AISI 303
все другие детали
Сталь (оцинкованная)
и / или латунь
Ручка управления
Алюминий
чёрный цвет, анодированный
Информация

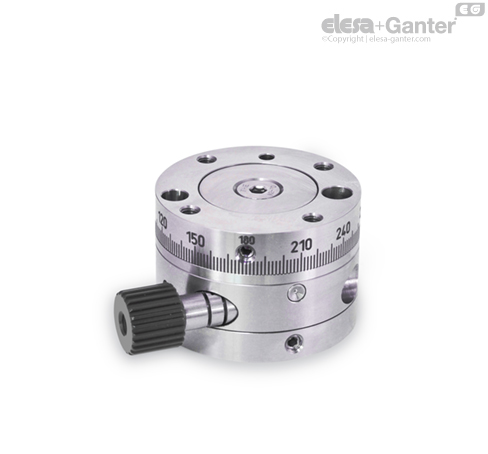

Поворотные столы GN 900.6 представляют собой поворотные устройства для работы в ручном режиме. Для получения поворотного движения мы используем высококачественный червячный привод.

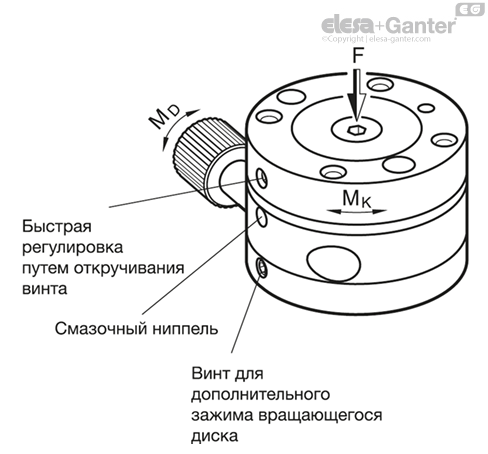

Поворотный стол также оснащён быстрой регулировкой. Для этой цели установочный винт на стороне поворотного диска должен быть ослаблен. Кроме того, поворотный диск также может быть зажат с помощью легкодоступного установочного винта. В обоих случаях используются внутренние конические фиксирующие детали.
- Монтажная пластина GN 900.4 (для крепления на регулируемой каретке)
Дополнительная техническая информация
| d1 | Поворот диапазон | допуск Неконцентричность | круговая биение | Максимум. Запись момент MD | Максимум. грузоподъемность вращающегося диска unclamped | Максимум. грузоподъемность вращающегося диска зажимается MK | F макс. Ньютон |
| 55 | 0° | ± 0.02 | ± 0.02 | 1.5 Nm | 5 Nm | 10 Nm | 50 |
| 80 | 0° | ± 0.03 | ± 0.03 | 2.5 Nm | 5 Nm | 10 Nm | 100 |
