Характеристики
Типы

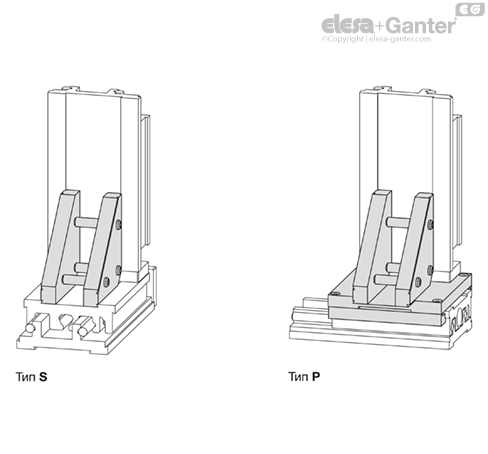

- Тип |b
bb|: монтаж Z-оси с помощью соединительной пластины и дополнительной пластины
- Тип S: прямой монтаж Z-оси с помощью соединительной пластины
Алюминий
анодированные, естественный цвет
Установочный винт DIN 913
Оцинкованная сталь
Винты с головкой под торцевой ключ DIN 912
Нержавеющая сталь
Информация

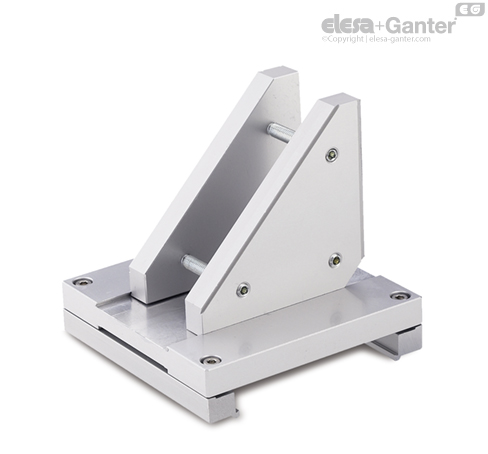

С соединительными комплектами GN 900.3 две регулируемые каретки GN 900 могут быть скомбинированы для создания осевой конфигурации X–Z.
Комбинация создаётся при помощи двух соединительных пластин, которые исключают необходимость любых крепёжных отверстий в направляющих. В то же время регулируемая каретка с Z-осью по-прежнему может быть настроена (в ограниченной степени (вертикально к Z-оси)).
Конфигурация движения Z-оси параллельно опорной оси (тип P) требует использования переходной пластины (в комплекте с крепёжными элементами, небольшими крепёжными пластинами и винтами с головкой под торцевой ключ), которая входит в комплект.
Небольшие крепёжные пластины служат для перпендикулярного выравнивания Z-оси и точной регулировки держателя пластины (Тип P).
Все необходимые для комплекта детали включены в комплект поставки.
