Кронштейны для коротких направляющих штанг

Особенности и области применения

Особенно подходит для тех случаев, где требуется линейное позиционирование направляющей.

Вертикальное или горизонтальное позиционирование винта с ушком улучшает сборку в случае необходимости. Максимальный момент затяжки для винтового узла 39 Н·м.

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

Инструкции по монтажу

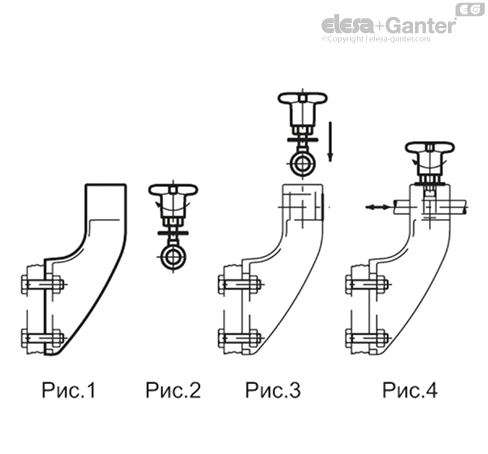

• Установите кронштейн направляющей (рис. 1).

• Вставьте шайбу в винт с ушком и ввинтите либо ручку, либо гайку (рис. 2).

• Вставьте проушину в его корпус в горизонтальном или вертикальном положении (рис. 3).

• Вставьте направляющий штифт в его зажимное отверстие, установите линейное расположение и затем закрепите (рис. 4).
