SPF.

Кронштейны для направляющих

Особенности и области применения

Особенно подходит для тех случаев, где требуется линейное позиционирование направляющей.

Вертикальное или горизонтальное позиционирование винта с ушком улучшает сборку в случае необходимости.

Максимальный момент затяжки для винтового узла 39 Nm.

Аксессуары по запросу

DSG: прокладка для кронштейна направляющей из технополимера, армированного стекловолокном, чёрный цвет, матовая отделка.

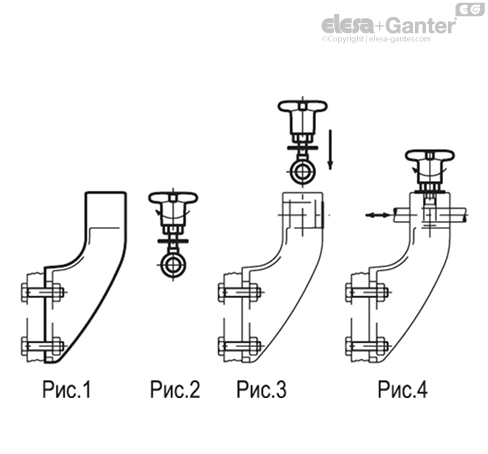

Инструкции по монтажу

• Установите кронштейн направляющей (рис. 1).
• Вставьте шайбу в винт с ушком и ввинтите либо ручку, либо гайку (рис. 2).
• Вставьте проушину в его корпус в горизонтальном или вертикальном положении (рис. 3).
• Вставьте направляющий штифт в его зажимное отверстие, установите линейное расположение и затем закрепите (рис. 4).
